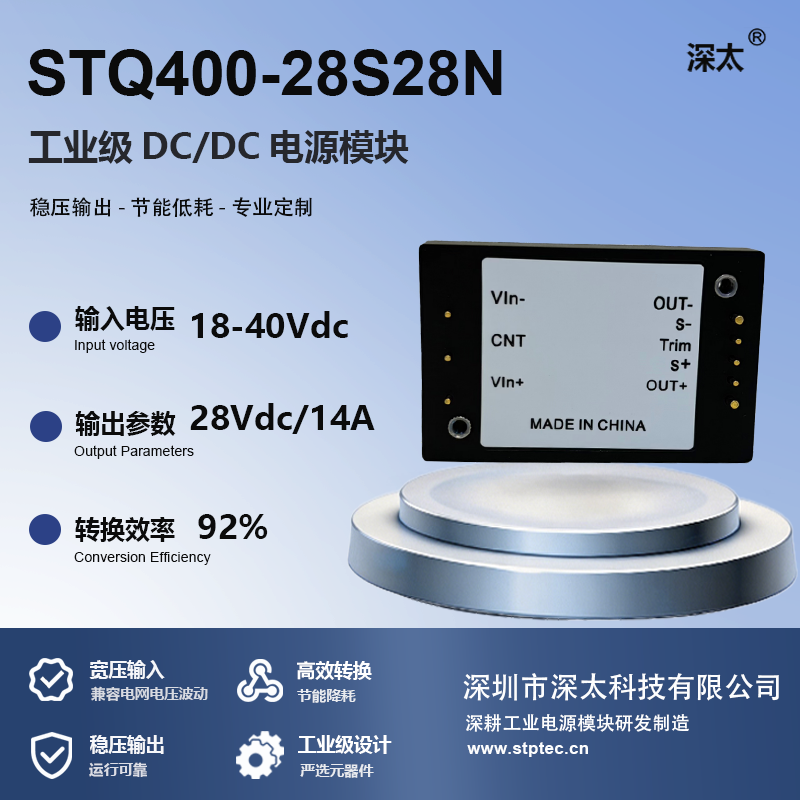

产品型号 | 输入电压 | 输出电压 | 输出电流 | 效率 | 纹波 | 尺寸(mm±0.5) |
STQ400-28S28N | 18-40Vdc | 28Vdc | 14A | 92% | 280mVp-p | 61*39.1*12.7 |
特点：
宽输入电压范围
输入与输出隔离
金属底板，全封闭外壳
输出过流保护
输出短路保护
输出过压保护
过温保护
输入欠压保护
PCB板上直插式安装
负逻辑

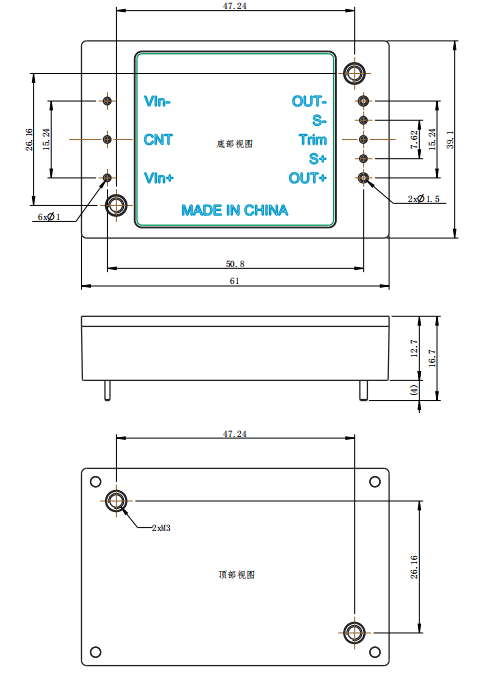

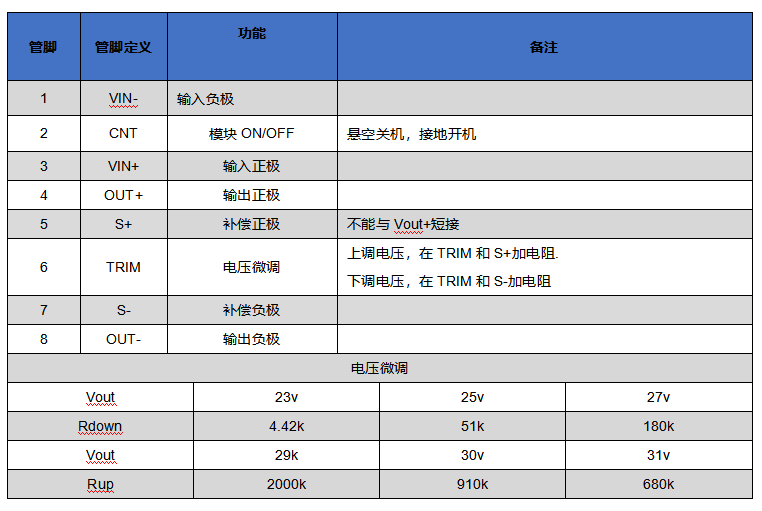

| 管脚 | 管脚定义 | 功能 | 备注 |
|---|---|---|---|
1 | VIN- | 输入负极 | |
2 | CNT | 模块ON/OFF | 悬空关机，接地开机 |
3 | VIN+ | 输入正极 | |
4 | OUT+ | 输出正极 | |
5 | S+ | 补偿正极 | |
6 | TRIM | 电压微调 | 上调电压，在TRIM和S+加电阻. 下调电压，在TRIM和S-加电阻 |
7 | S- | 补偿负极 | |
8 | OUT- | 输出负极 | |
电压微调 | |||
Vout | 23v | 25v | 27v |
Rdown | 4.42k | 51k | 180k |
Vout | 29k | 30v | 31v |
Rup | 2000k | 910k | 680k |
