产品型号 | 输入电压 | 输出电压 | 输出电流 | 效率 | 纹波 | 均流 |

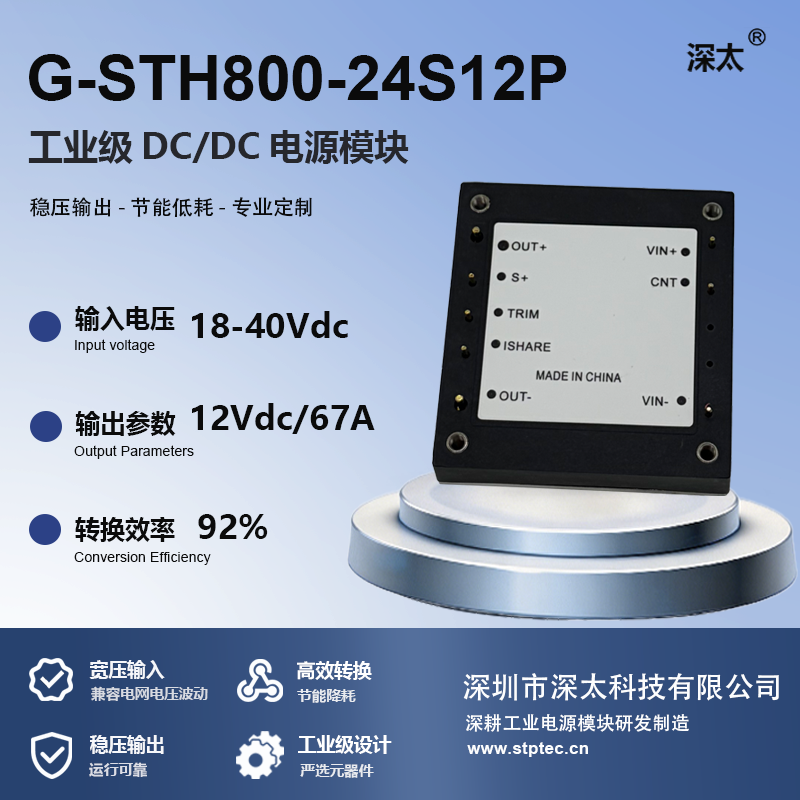

G-STH800-24S12P | 18-40Vdc | 12Vdc | 67A | 92% | 120mVp-p | 是 |
G-STH800-24S12 | 18-40Vdc | 12Vdc | 67A | 92% | 120mVp-p | 否 |
特点：
宽输入电压范围
输入与输出隔离
金属底板
输出过流保护
输出短路保护
输出过压保护
过温保护
输入欠压保护
PCB板上直插式安装
正逻辑
P版本内置ORING

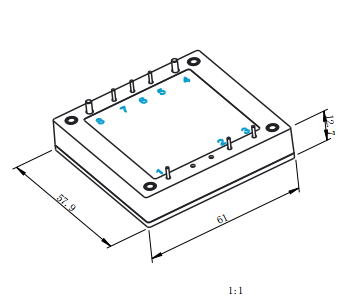

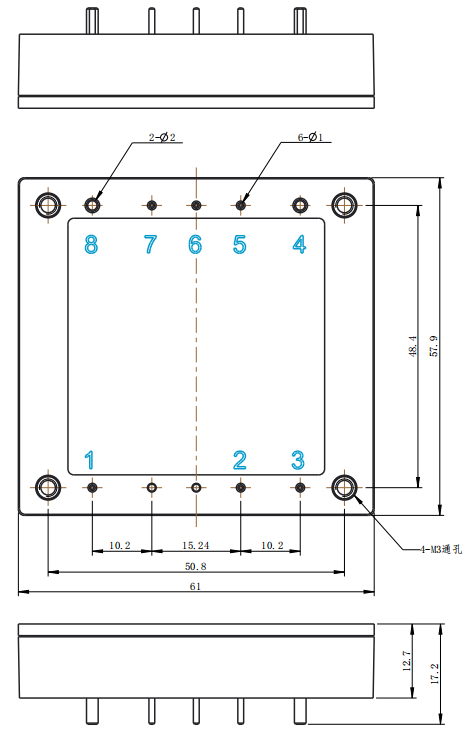

管脚 | 管脚定义 | 功能 | 注 |
1 | VIN- | 输入负极 | |
2 | CNT | 模块ON/OFF | 悬空或高电平（2.5V-40V）开机 |
3 | VIN+ | 输入正极 | |
4 | OUT+ | 输出正极 | |
5 | S+ | 正补偿 | 不可与VIN+直接连接 |
6 | Trim | 电压微调 | 上调电压，在TRIM和S+加电阻Rup， 下调电压，在TRIM和OUT-加电阻Rdown。 |
7 | ISHARE | 模块并联均流 | |
8 | OUT- | 输出负极 |
