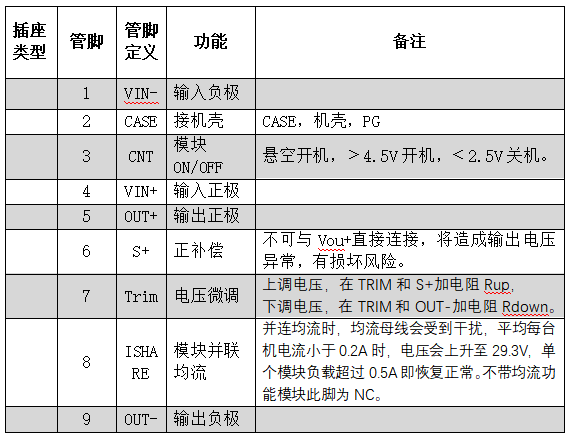

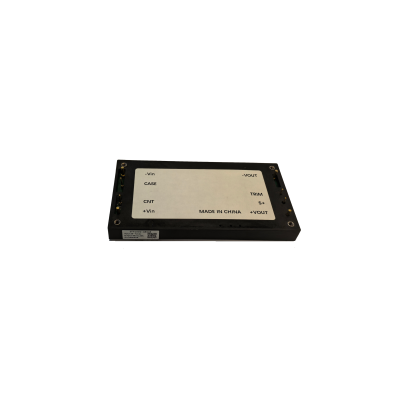

管脚 |
管脚定义 |
功能 |
备注 |
|
1 |
VIN- |
输入负极 |
|
|
2 |
CASE |
接机壳 |
CASE，机壳，PG |
|
3 |
CNT |
模块ON/OFF |
悬空开机，﹥4.5V开机，﹤2.5V关机。 |
|
4 |
VIN+ |
输入正极 |
|
|
5 |
OUT+ |
输出正极 |
|
|
6 |
S+ |
正补偿 |
不可与Vou+直接连接，将造成输出电压异常，有损坏风险。 |
|
7 |
Trim |
电压微调 |
上调电压，在TRIM和S+加电阻Rup， 下调电压，在TRIM和OUT-加电阻Rdown。 |
|
8 |
ISHARE |
模块并联均流 |
并连均流时，均流母线会受到干扰，平均每台机电流小于0.2A时，电压会上升至29.3V，单个模块负载超过0.5A即恢复正常。不带均流功能模块此脚为NC。 |
|
9 |
OUT- |
输出负极 |
