产品型号 | 输入电压 | 输出电压 | 输出电流 | 效率 | 纹波 | 尺寸 |
G-STX75-28S05C1 | 16-40Vdc | 5Vdc | 15A | 91.5% | 50mVp-p | 27*27*12.7 |
宽输入电压范围
输入与输出隔离
金属五面体
输出过流保护
输出短路保护
输出过压保护
过温保护
输入欠压保护
PCB板上直插式安装
100%全国产器件

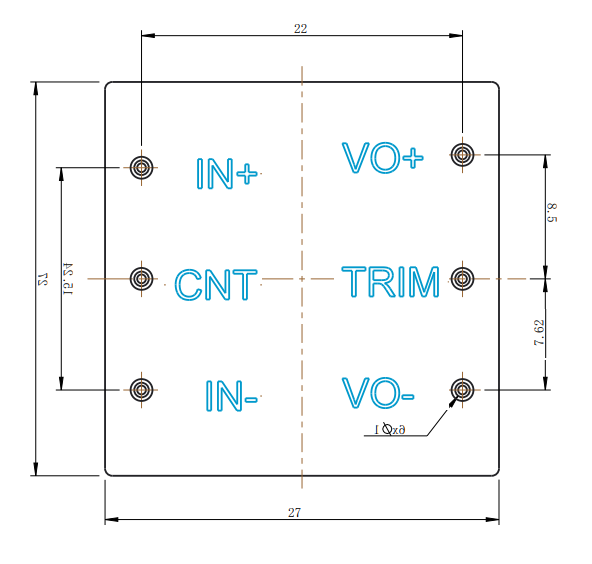

管脚 | 管脚定义 | 功能 | 注 |
1 | VIN- | 输入负极 | |
2 | CNT | 模块ON/OFF | 悬空开机 |
3 | VIN+ | 输入正极 | |
4 | OUT+ | 输出正极 | |
6 | Trim | 电压微调 | 下调电压，在TRIM和OUT+ 加电阻R1(输入小于18V不支持上调电压），需要上调，在TRIM和Vout-加电阻R2。 |
7 | OUT- | 输出负极 | |
电压微调 | |||
| 上调电压，在TRIM和Vout-加电阻R2，超过Vout5.3v时，输入电压范围为18-40v | |||
Vout=5.2V | R2=185k | ||
Vout=5.3V | R2=100k | ||
Vout=5.5V | R2=65k | ||
Vout=5.8V | R2=30k | ||
Vout=6.0v | R2=20k | ||
下调电压，在TRIM和OUT+加电阻R1 | |||
Vout=4.8v | R1=385K | ||
Vout=4.6v | R1=185K | ||
Vout=4.5v | R1=150K | ||
