STQ150-110S12是标准四分之一砖DC-DC模块，66-160VDC输入，12VDC输出，输出功率150W。具有输入欠压保护，输出过流保护，输出短路保护，过温保护。
| 产品型号 | 输入电压 | 输出电压 | 输出电流 | 效率 | 纹波 | 功率 |
| STQ150-110S12 | 43-160Vdc | 12Vdc | 12.5A | 90% | 150mVp-p | 150W |
特点：
l 宽输入电压范围（4：1）
l 宽工作温度范围
l 输出过流保护
l 过温保护
l 输出短路保护
l 输入欠压保护
一、环境特性
| 序号 | 项目 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 1 | 工作壳温度 | -40 | 105 | ℃ | 见降额曲线 | |
| 2 | 储存温度 | -40 | 125 | ℃ | ||
| 3 | 海拔高度 | 3000 | m | |||
| 4 | 相对湿度 | 5 | 95 | % | 无凝露 | |
| 5 | 引脚耐焊接温度 | ≤350 | ℃ | 焊点距离外壳1.5mm，焊接时间小于1.5S | ||
| 6 | 冲击振动要求 | IEC/EN 61373 | ||||
| 7 | 重量 | 70 | g | |||
二、电气特性
| 序号 | 项目 | 性能指标 | 单位 | 备注 |
| 1 | 输入最大电压 | 185 | Vdc | 输入时间小于1S |
| 2 | 启动工作电压 | ≥43 | V | |
| 3 | 启动时间 | ≤150 | mS | |
| 4 | 待机功耗 | ≤1 | W | CNT关机，输入24V |
| 5 | 模块开启 | CNT悬空或接3.5-15V 电压 | 参考电压-VIN | |
| 6 | 模块关断 | 接0-1.2V电压 | 参考电压-VIN | |
| 7 | CNT输入输出电流 | ≤1 | mA | |
| 8 | 输出稳压精度 | ≤±2 典型值±1 | % | |
| 9 | 线性调整率 | ≤±1 典型值±0.5 | % | |
| 10 | 负载调整率 | ≤±1 典型值±0.5 | % | |
| 11 | 输出纹波 | ≤150 | mV | 20M带宽测试 |
| 12 | 热温度系数 | ±0.02 | %/℃ | |
| 13 | 动态响应恢复时间 | ≤250 | uS | 负载跳跃额负载：25%Io-50%Io-75%Io (阶跃速率1A/50uS) |
| 14 | 负载动态过冲电压 | ≤5 | % | 负载跳跃额负载：25%Io-50%Io-75%Io (阶跃速率1A/50uS) |
| 15 | 输出电压调节范围 | ±10 | %V0 | 调节电压范围 |
| 16 | 输出功率 | 150 | W | 66-160V |
| 100 | W | 43-66 |
三、保护特性
| 序号 | 项目 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 1 | 输出过流保护 | 13-15 | A | 过流打嗝 | ||
| 2 | 输出短路保护 | 有 | ||||
| 3 | 输出过温保护 | 105-115 | ℃ | 散热器表面温度 | ||
| 4 | 输入欠压保护 |
36-40 |
Vdc | 空载测试，满载测试会提前过流保护 | ||
四、安规以及EMC特性
| 序号 | 项目 | 技术指标 | 单位 | 备注 | |
| 1 | 抗电强度 | 输入对输出 | 2000 | Vac |
无击穿、无飞弧 测试条件：3.5mA /min, 上升速率 500V/s |
| 2 | 输入对基板 | 1500 | Vac | ||
| 3 | 输出对基板 | 500 | Vac | ||
| 4 | 绝缘电阻 | ≥100 | MΩ | 输入输出绝缘电阻，500Vdc电压测试 | |
| 5 | 工作频率 | 200-250 | Khz | ||
| 6 | 传导骚扰 |
EN50121-3-2 150kHz-500kHz 79dBuV EN55016-2-1 500kHz-30MHz 73dBuV |
|||
| 7 | 辐射骚扰 |
EN50121-3-2 30MHz-230MHz 40dBuV/m at 10m EN55016-2-1 230MHz-1GHz 47dBuV/m at 10m |
|||
| 8 | 静电放电 | EN50121-3-2 Contact ±6KV/Air ±8KV | 判据A | ||
| 9 | 辐射抗扰度 | EN50121-3-2 20V/m | 判据A | ||
| 10 | 脉冲群抗扰度 | EN50121-3-2 ±2kV 5/50ns 5kHz | 判据A | ||
| 11 | 浪涌抗扰度 | EN50121-3-2 line to line ± 1KV（42Ω, 0.5μF） | 判据A | ||
| 12 | 传导骚扰抗扰度 | EN50121-3-2 0.15MHz-80MHz 10 Vr.m.s | 判据A | ||

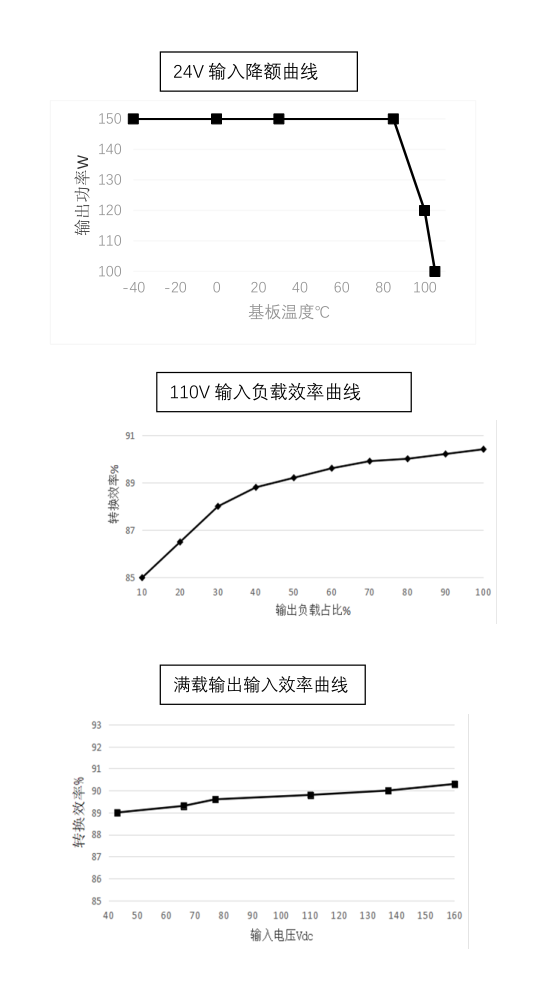

五、产品特性曲线
六、推荐电路
注：
C1,C2:472/250V，聚酯电容
L1,L2:电感量大于10mH，过电流8A温升小于25℃
E1:不小于220uF/200V
E2,E5：25V/220uF
L3:电感量大于1mH，过电流15A温升小于25℃

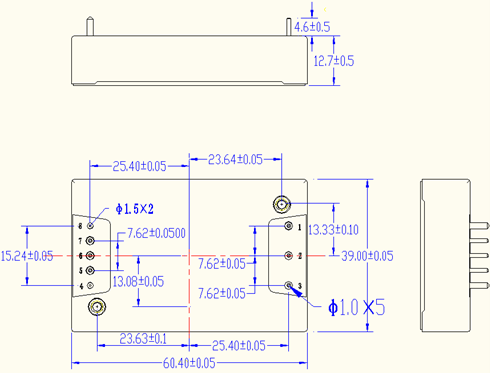

七、机械特性以及接插件规格
1、外形尺寸：60.4mm*39mm*12.7mm
2、管脚定义以及规格
| 管脚编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 管脚定义 | VIN+ | CNT | VIN- | VOUT- | S- | TRIM | S+ | VOUT+ |
| 功能 | 输入正极 | 遥控端 | 输入负极 | 输出负极 | 远端补偿负极 | 输出电压微调 | 远端补偿正极 | 输出正极 |

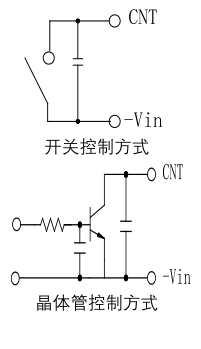

八、遥控端（CNT）几种控制方式推荐电路
九、输出电压微调功能
上调电压，在TRIM和输出负间加电阻Rup，
需要下调，在TRIM和输出正间加电阻Rdown。
上下调范围10%，输出变化电压△U和电阻关系如下；
Rup=25/△U-5.1（KΩ）
Rdown=10*（12-2.5-△U）/△U-5.1（KΩ）
十、包装、运输、储藏
1、包装
包装箱上有产品名称、型号、厂家标识、厂家质量部门的检验合格证、制造日期等；包装箱内有附件清单。
2、运输
产品运输时应有牢固的包装箱。箱外面应符合相关国标的规定且应有“小心轻放”、“防潮”等标志。装有产品的包装箱允许用任何运输工具运输。运输中应避免雨、雪的直接淋袭和机械撞击。
3、贮存
产品未使用时应存放在包装箱内，仓库环境温度-40—70℃和相对湿度10%—95%，仓库内不允许有有害气体、易燃、易爆的产品及有腐蚀性的化学物品，并且无强烈的机械振动，冲击和强磁场作用，包装箱应垫离地至少20cm高，距离墙壁、热源、窗口或空气入口至少50cm，在本规定条件下的贮存期一般为2年，超过2年后应重新进行检验。
备注：产品会不定期更新，恕不另行通知，最新版本请与我司确认。
其他技术指标请与我司销售人员联系
