STQ150-24S19
  • STQ150-24S19
STQ150-24S19
订购热线:
13265728378
产品详情

STQ150-24S19是标准四分之一砖DC-DC模块,9-36VDC输入,12VDC输出,输出功率100W。具有输入欠压保护,输出过流保护,输出短路保护,过温保护。

注:9-18Vdc输入时,输出功率线性降额,输入9Vdc时,输出功率100W。

产品型号 输入电压 输出电压 输出电流

满载效率(%)

Min/Typ.
纹波 功率
STQ150-24S19 9-36Vdc 19Vdc 8.7A 89/91% 190mVp-p 150W

image.png    特点:

l  宽输入电压范围(4:1)

l  宽工作温度范围

l  输出过流保护

l  过温保护

l  输出短路保护

l  输入欠压保护


一、环境特性

序号 项目 最小值 典型值 最大值 单位 备注
1 工作壳温度 -40 105 见降额曲线
2 储存温度 -40 125
3 海拔高度 3000 m
4 相对湿度 5 95 % 无凝露
5 引脚耐焊接温度 ≤350 焊点距离外壳1.5mm,焊接时间小于1.5S
6 冲击振动要求 IEC/EN 61373
7 重量 70 g


二、电气特性

序号 项目 性能指标 单位 备注
1 输入最大电压 50 Vdc 输入时间小于1S
2 启动工作电压 ≥9 V
3 最大输入电流 ≤13 A 9V输入电压,满载输出
4 空载输入电流 ≤20 mA 额定输入电压
5 模块开启 CNT悬空或接3.5-15V 电压 参考电压-VIN
6 模块关断 接0-1.2V电压 参考电压-VIN
7 输出电压设置精度 最大±2  典型值±1 mA 全输入电压,从 0%-100%的负载
8 输出稳压精度 最大±1  典型值±0.5 % 标称输入电压,从 0%-100%的负载
9 线性调整率 最大±0.5  典型值±0.2 % 满载,输入电压从低电压到高电压
10 负载调整率 最大±0.5  典型值±0.2 % 标称输入电压,从10%-100%的负载
11 输出纹波 ≤190 mV 20M带宽测试
12
热温度系数 ±0.02 %/℃
13 动态响应恢复时间 ≤250 uS 负载跳跃额负载:25%Io-50%Io-75%Io  (阶跃速率1A/50uS)
14 负载动态过冲电压 ≤5 % 负载跳跃额负载:25%Io-50%Io-75%Io  (阶跃速率1A/50uS)
15 输出电压调节范围 -20-+10 %V0 调节电压范围


三、保护特性

序号 项目 最小值 典型值 最大值 单位 备注
1 输出过流保护 9-16 A 过流打嗝
2 输出短路保护
3 输出过温保护 105-115 散热器表面温度
4 输入欠压保护 ≤9 Vdc 空载测试,满载测试会提前过流保护


四、安规以及EMC特性

序号 项目 技术指标 单位 备注
1 抗电强度 输入对输出 1500 Vdc 无击穿、无飞弧
测试条件:3.5mA /min, 上升速率 500V/s
2 输入对基板 1500 Vdc
3 输出对基板 500 Vdc
4 绝缘电阻 ≥100 输入输出绝缘电阻,500Vdc电压测试
5 工作频率 典型值250 Khz
6 传导骚扰

EN50121-3-2 150kHz-500kHz 79dBuV

EN55016-2-1 500kHz-30MHz  73dBuV
7 辐射骚扰 EN50121-3-2 30MHz-230MHz 40dBuV/m at 10m
EN55016-2-1 230MHz-1GHz 47dBuV/m at 10m
8 静电放电 EN50121-3-2 Contact ±6KV/Air ±8KV   判据A
9 辐射抗扰度 EN50121-3-2 20V/m 判据A
10 脉冲群抗扰度 EN50121-3-2 ±2kV 5/50ns 5kHz 判据A
11 浪涌抗扰度 EN50121-3-2 line to line ± 1KV(42Ω, 0.5μF) 判据A
12 传导骚扰抗扰度 EN50121-3-2 0.15MHz-80MHz 10 Vr.m.s 判据A

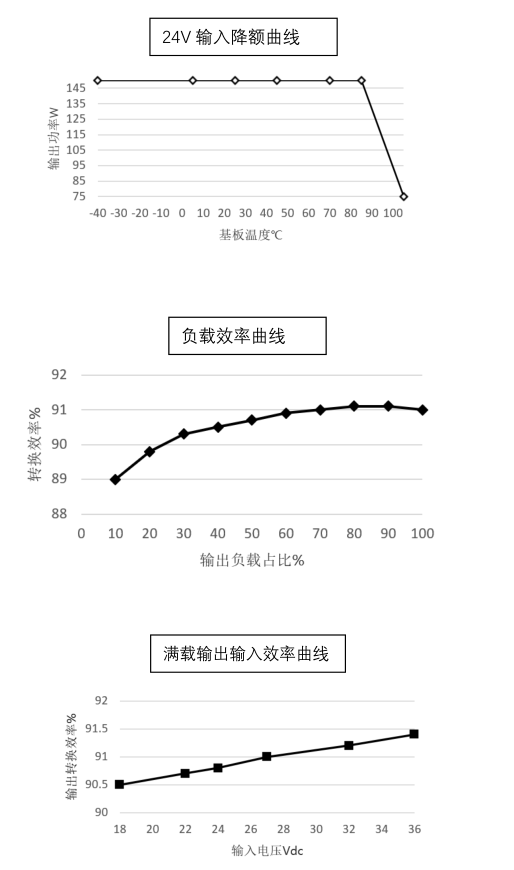

五、产品特性曲线

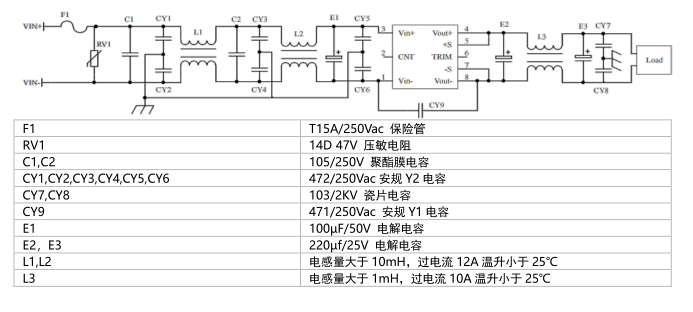

六、推荐电路


七、机械特性以及接插件规格

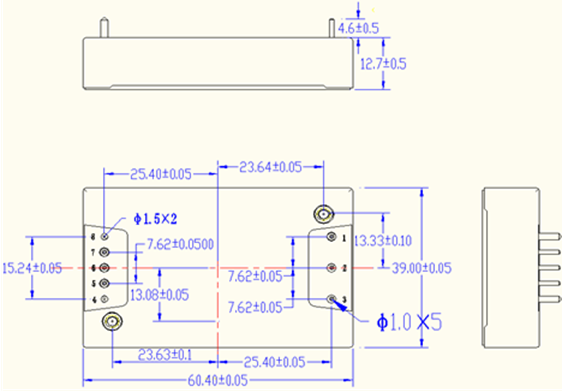

1、外形尺寸:60.4mm*39mm*12.7mm


2、管脚定义以及规格

管脚编号 1 2 3 4 5 6 7 8
管脚定义 VIN+ CNT VIN- VOUT- S- TRIM S+ VOUT+
功能 输入正极 遥控端 输入负极 输出负极 远端补偿负极 输出电压微调 远端补偿正极 输出正极


八、遥控端(CNT)几种控制方式推荐电路

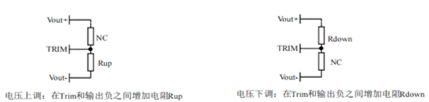

九、输出电压微调功能

Rup=50/△U-5.1(KΩ)                              Rdown=20*(19-2.5-△U)/△U -5.1(KΩ)


十、Sense的使用以及注意事项

(1)不使用远端补偿:

注意事项:

1.不使用远端补偿,确保Vout+ 与 Sense+,Vout- 与 Sense-短接;

2.Vout+与 Sense+,Vout- 与 Sense-之间的连线尽可能短,并靠近针脚,否则可能造成模块的不稳定。


(2)使用远端补偿:
注意事项:

1.使用远端补偿引线较长时,可能导致输出电压不稳定;
            2.如果使用远端补偿,请使用双绞线或者屏蔽线,并使引线尽可能短;
            3.在电源模块和负载之间请使用宽PCB引线或粗线,并保持线路电压降应低于0.3V,确保电源输出电压保持在指定的范围内;
            4.引线的阻抗可能造成输出电压振荡或者较大纹波,使用之前请做好验证。

十二、包装、运输、储藏

1、包装

包装箱上有产品名称、型号、厂家标识、厂家质量部门的检验合格证、制造日期等;包装箱内有附件清单。

2、运输

产品运输时应有牢固的包装箱。箱外面应符合相关国标的规定且应有“小心轻放”、“防潮”等标志。装有产品的包装箱允许用任何运输工具运输。运输中应避免雨、雪的直接淋袭和机械撞击。

3、贮存

产品未使用时应存放在包装箱内,仓库环境温度-40—70℃和相对湿度10%—95%,仓库内不允许有有害气体、易燃、易爆的产品及有腐蚀性的化学物品,并且无强烈的机械振动,冲击和强磁场作用,包装箱应垫离地至少20cm高,距离墙壁、热源、窗口或空气入口至少50cm,在本规定条件下的贮存期一般为2年,超过2年后应重新进行检验。





备注:产品会不定期更新,恕不另行通知,最新版本请与我司确认。

其他技术指标请与我司销售人员联系
