STAD800W48S输入电压范围90~305Vac，带有PFC有源功率因数校正。176~305Vac输入额定功率800W,输出电压48Vdc,176Vac以下输入电压降额为400W。具有丰富的保护机制。散热方式为传导散热。
|
产品型号 |
输入电压 |
输出电压 |
输出电流 |
效率 |
纹波 |
尺寸 |
|
STAD800W48S |
90~305Vac |
48Vdc |
17A |
95% |
480mVp-p |
特点：
l 宽输入电压范围
l 宽工作温度范围
l 自然散热
l 输出过压保护
l 输出过流保护
l 过温保护
l 输入过压保护
l 输出短路保护
一、环境特性
|
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
1 |
工作温度 |
-40 |
70 |
℃ |
||
|
2 |
储存温度 |
-40 |
100 |
℃ |
||
|
3 |
海拔高度 |
4000 |
m |
|||
|
4 |
相对湿度 |
20 |
95 |
% |
||
|
5 |
冷却方式 |
传导散热 |
||||
二、电气特性
|
序号 |
项目 |
性能指标 |
单位 |
备注 |
|
1 |
输入电压范围 |
90~305Vac (请参考“静态特性曲线”） |
Vac |
90~176Vac，半载；176~305Vac，满载 |
|
2 |
输入电压频率 |
47-63 |
Hz |
|
|
3 |
输入电流 |
≤5 |
A |
|
|
4 |
启动时间 |
3-8 |
s |
额定输入电压开机到输出电压建立到42Vdc |
|
5 |
功率因数 |
≥0.99 （请参考“功率因数特性曲线”） |
额定输入，额定负载 |
|
|
6 |
输出电压 |
48 |
Vdc |
|
|
7 |
输出功率 |
800 |
W |
176~305Vac |
|
400 |
W |
90~176Vac |
||
|
8 |
输出纹波及噪声 |
≤480 |
mVp-p |
20M带宽测试，探头并联10u+104电容 |
|
9 |
输出电压范围 |
42-54 |
Vdc |
出厂前可调 |
|
10 |
温度系数 |
≤±0.03 |
%/℃ |
|
|
11 |
动态响应恢复时间 |
≤100 |
uS |
负载跳跃额负载：25%Io-50%Io-75%Io (阶跃速率1A/50uS) |
|
12 |
负载动态过冲电压 |
≤±5 |
% |
负载跳跃额负载：25%Io-50%Io-75%Io (阶跃速率1A/50uS) |
三、保护特性
|
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
1 |
输出过压保护 |
54 |
V |
产品内部故障导致过压保护后,输出电压限压，限制在54V |
||
|
2 |
输出过流保护 |
22 |
24 |
A |
过流打嗝，176~305Vac输入 |
|
|
8.5 |
12 |
A |
过流打嗝，90~176Vac输入 |
|||
|
3 |
过温保护 |
过温后停止工作，待温度降低后自动恢复；回差大于10度 |
||||
|
4 |
输出短路保护 |
打嗝，自恢复 |
||||
|
5 |
输入过压保护点 |
305 |
308 |
Vac |
||
|
输入过压恢复点 |
288 |
293 |
Vac |
|||
|
6 |
输入过流保护 |
—— |
—— |
—— |
—— |
交流输入线L有保险丝 |
|
7 |
防雷击保护 |
—— |
抗电强度测试必须关闭防雷保护 |
|||
四、安规以及EMC特性
|
序号 |
项目 |
标准（或测试条件） |
备注 |
|
|
1 |
抗电 强度 |
输入对输出 |
3000Vac/10mA/1min |
无飞弧、无击穿 |
|
输入对大地 |
1500Vac/10mA/1min |
无飞弧、无击穿 |
||
|
输出对大地 |
500Vac/10mA/1min |
无飞弧、无击穿 |
||
|
2 |
绝缘电阻 |
输入对输出 |
≥10MΩ@500Vdc |
25℃,70%RH |
|
3 |
安规认证 |
符合EN55032(CISPR32)Class B,EN55015,EN61000-3-2Class C(@负载≥50%) |
||
|
4 |
传导 |
CLASS A |
EN55022 |
|
|
5 |
辐射 |
CLASS A |
EN55022 |
|
|
6 |
浪涌 |
差模4kV，共模6kV |
||
|
7 |
快速瞬变脉冲群 |
2kV |
||

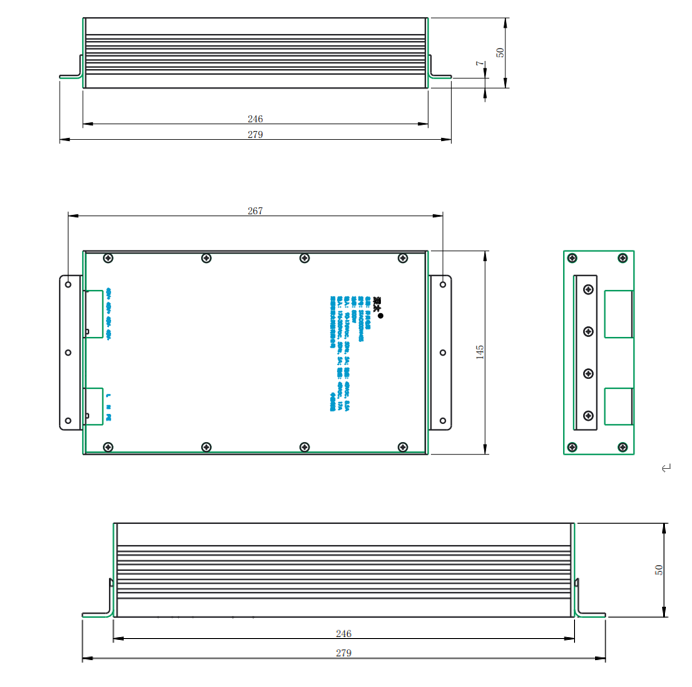

外形尺寸
279*145*50mm（含挂耳位置，两种位置可选择）
2、管脚定义以及规格
|
插座类型 |
管脚 |
信号性质 |
标号 |
接触顺序 |
注 |
|
防雷保护开关 |
1 |
防雷击 |
|
1 |
此开关为工厂测试使用，严禁拆下。（去掉螺丝关闭保护） |
|
交流输入 |
2 |
保护地 |
PE |
2 |
|
|
3 |
交流输入 |
N |
3 |
||
|
4 |
交流输入 |
L |
4 |
||
|
直流输出及信号 |
5 |
直流输出48- |
48- |
5 |
|
|
6 |
直流输出48- |
48- |
6 |
||
|
7 |
直流输出48+ |
48+ |
7 |
||
|
8 |
直流输出48+ |
48+ |
8 |
3.其他
八、包装、运输、储藏
1、包装
包装箱上有产品名称、型号、厂家标识、厂家质量部门的检验合格证、制造日期等；包装箱内有附件清单。
2、运输
产品运输时应有牢固的包装箱。箱外面应符合相关国标的规定且应有“小心轻放”、“防潮”等标志。装有产品的包装箱允许用任何运输工具运输。运输中应避免雨、雪的直接淋袭和机械撞击。
3、贮存
产品未使用时应存放在包装箱内，仓库环境温度-40—70℃和相对湿度10%—95%，仓库内不允许有有害气体、易燃、易爆的产品及有腐蚀性的化学物品，并且无强烈的机械振动，冲击和强磁场作用，包装箱应垫离地至少20cm高，距离墙壁、热源、窗口或空气入口至少50cm，在本规定条件下的贮存期一般为2年，超过2年后应重新进行检验。
