STS100-28S28是DC-DC直流模块电源,16~40Vdc输入,28Vdc输出,16-40Vdc输出功率100W;外形结构为密封式,功率密度高。具有输入欠压保护、输出过压保护、输出短路保护、输出电压可调和过温保护等功能
产品型号 |
输入电压 |
输出电压 |
输出电流 |
效率 |
纹波 |
尺寸 |
STS100-28S28 |
16~40Vdc |
28Vdc |
3.6A |
91.5% |
280mVp-p |
35*25*12.7 |
l 宽输入电压范围
l 输入与输出隔离
l 五面金属体
l 输出过流保护
l 过温保护
l 输入欠压保护
l 输出短路保护

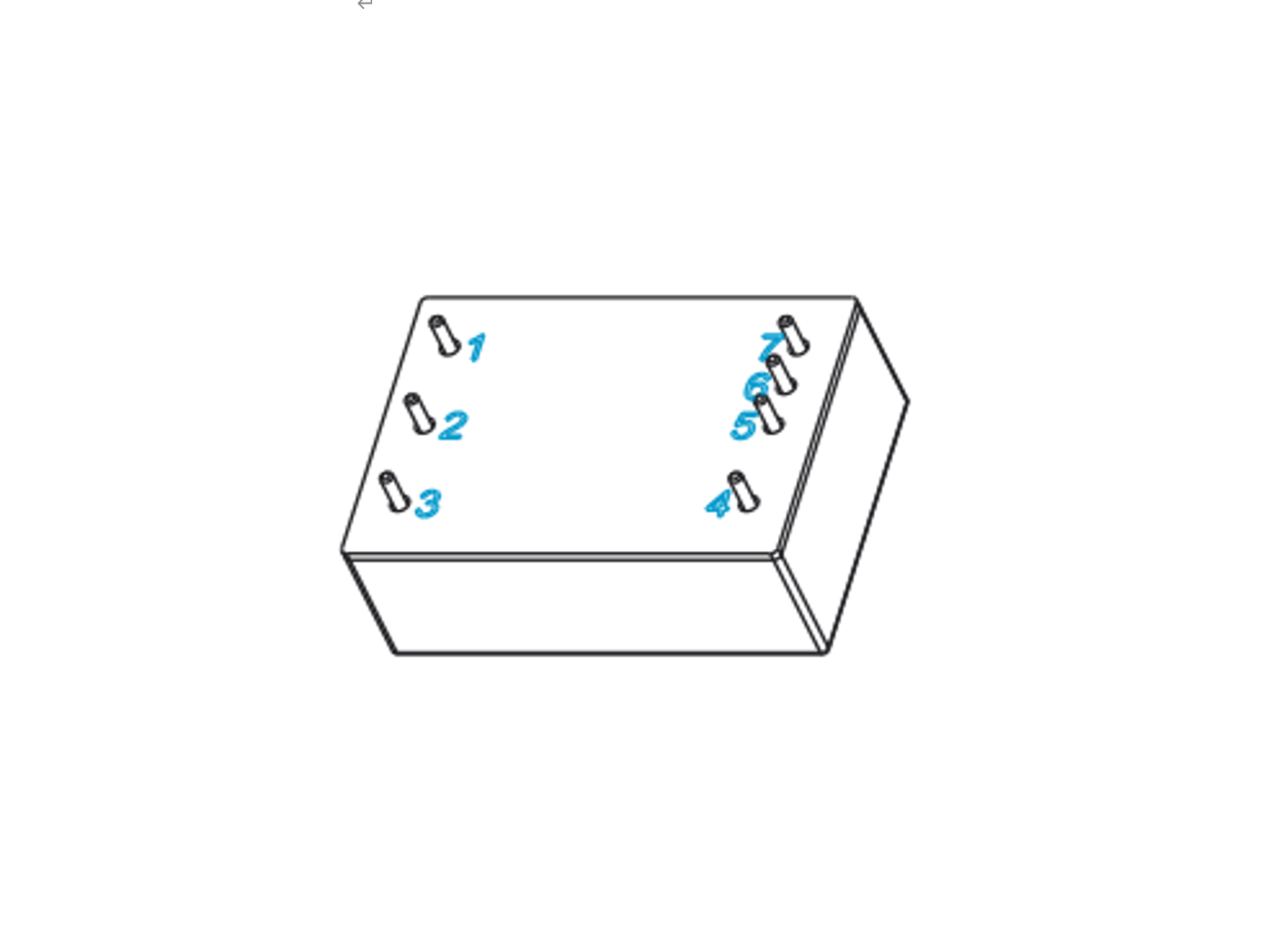

l PCB板上直插式安装
l 正逻辑
l 本机支持100%国产化器件,型号为对机型前加G,国产化机器输入电压为18-36Vdc
一.环境特性
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
1 |
工作温度 |
-40℃—85℃, 请参考“降额曲线” |
℃ |
|||
2 |
储存温度 |
-55 |
125 |
℃ |
||
3 |
海拔高度 |
4000 |
m |
|||
4 |
相对湿度 |
10 |
95 |
% |
||
5 |
引脚焊接温度 |
焊点距离外壳1.5mm,焊接时间小于1.5S |
||||
6 |
散热冷却方式 |
自然空气或者强制风冷(根据热需要底面加装散热底板效果更佳) |
二.电气特性
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
1 |
输入电压范围 |
16 |
40 |
Vdc |
||
2 |
输入电流 |
8.5 |
A |
|||
3 |
启动时间 |
50 |
ms |
|||
4 |
输出效率(Vin=28V) |
90.8 |
% |
1.8A(50%) |
||
90.9 |
2.52A(70%) |
|||||
91.3 |
3.6A(100%) |
|||||
5 |
额定输出电压 |
28 |
Vdc |
|||
6 |
输出功率 |
100 |
W |
16-40Vdc |
||
7 |
输出纹波及噪声 |
280 |
mVp-p |
20M带宽,探头侧并联47uF高频低阻电解电容+202瓷片电容 |
||
8 |
输出电压调节范围 |
-5.0 |
5.0 |
% |
输出电压低于28Vdc电流不超过3.6A,高于28Vdc功率不超过100W |
|
9 |
温度系数 |
-0.03 |
0.03 |
%/℃ |
||
10 |
动态响应恢复时间 |
250 |
uS |
负载跳跃额负载:25%Io-50%Io-75%Io (阶跃速率2.5A/1uS) |
||
11 |
负载动态过冲电压 |
-5 |
5 |
% |
负载跳跃额负载:25%Io-50%Io-75%Io (阶跃速率2.5A/1uS) |
|
12 |
CNT |
悬空关机,接地开机 |
||||
13 |
输入外接电容 |
470 |
1500 |
μF |
低ESR电解电容,耐压≥63V |
|
14 |
输出外接电容 |
470 |
1500 |
μF |
低ESR电解电容,耐压≥35V |
|
15 |
输出稳压精度 |
-1 |
±0.5 |
1 |
% |
|
16 |
线性调整率 |
-0.5 |
±0.2 |
0.5 |
% |
|
17 |
负载调整率 |
-0.5 |
±0.2 |
0.5 |
% |
三.保护特性
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
1 |
输出过压保护 |
31.8 |
V |
打嗝,自恢复 |
||
2 |
输出过流保护 |
3.8 |
7.5 |
A |
过流打嗝,自恢复 |
|
3 |
过温保护 |
100 |
105 |
110 |
℃ |
铝基板中心点温度 |
4 |
输出短路保护 |
打嗝,自恢复 |
||||
5 |
输入欠压保护点 |
14.1 |
Vdc |
|||
6 |
输入欠压恢复点 |
15.6 |
Vdc |
四.安规以及EMC特性
序号 |
项目 |
标准(或测试条件) |
备注 |
|
1 |
抗电 强度 |
输入对输出 |
1500Vdc/10mA/1min |
无飞弧、无击穿 |
输入对铝基板 |
1000Vdc/10mA/1min |
无飞弧、无击穿 |
||
输出对铝基板 |
500Vdc/10mA/1min |
无飞弧、无击穿 |
||
2 |
绝缘电阻 |
输入对输出 |
≥10MΩ@500Vdc |
25℃,70%RH |
3 |
工作频率 |
450Khz |
||
4 |
重量 |
37g |
