1*1尺寸  28-5(75W)
  • 1*1尺寸  28-5(75W)
1*1尺寸 28-5(75W)

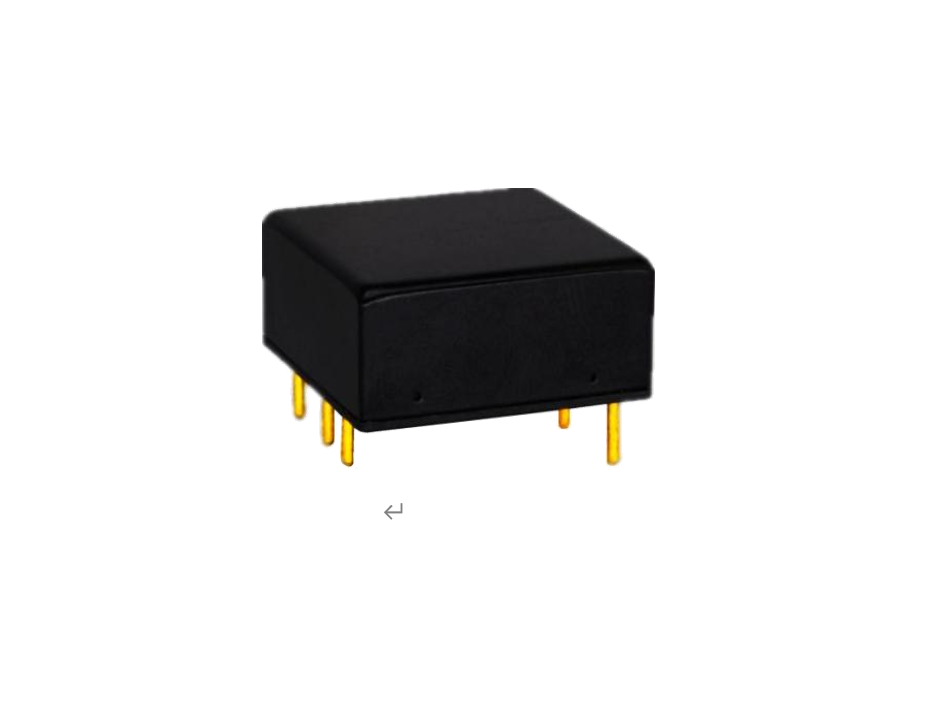

l  G-STX75-24S5DC-DC直流模块电源,16-40Vdc输入,5Vdc输出,输出功率75W。具有输出短路保护,输出过流保护,输出过压保护,过温保护,输入欠压保护,输出电压可调等功能。

产品型号

输入电压

输出电压

输出电流

效率

纹波

尺寸

G-STX75-24S5

16-40Vdc

5Vdc

15A

92%

50mVp-p

27*27*12.7

 特点:

l  宽输入电压范围

l  输入与输出隔离

l  金属五面体

l  输出过流保护

l  输出短路保护

l  输出过压保护

l  过温保护

l  输入欠压保护

l  PCB板上直插式安装

l  100%全国产器件






订购热线:
13265728378
产品详情

一、环境特性

序号

项目

最小值

典型值

最大值

单位

备注

1

工作温度

-40℃-85℃,请参考“降额曲线”)

(铝基板中心点温度不超过100℃

2

储存温度

-55

125

3

海拔高度

4000

m

4

相对湿度

10

95

%

5

引脚焊接温度

焊点距离外壳1.5mm,焊接时间小于1.5S

6

散热冷却方式

自然空气或者强制风冷(根据热需要底面加装散热底板效果更佳)



二、电气特性

序号

项目

性能指标

单位

备注

1

输入电压范围

16

40

Vdc

启动电压需大于16V

2

输入电流

6

A

3

启动时间

30

ms

输出效率(输入24V时)

50%7.5A)

92.25%

详见输出效率负载曲线(图1

75%(11.25A)

92.29%

100%(15A)

92.29%

5

额定输出电压

5

Vdc

6

输出功率

75

W

7

输出纹波及噪声

22

50

mVp-p

20M带宽测试,探头并联56u+102电容

8

输出电压调节范围

-10

20

%

输出电压低于5Vdc电流不超过15A,高于5Vdc功率不超过75W.

9

温度系数

-0.03

0.03

%/℃

10

动态响应恢复时间

250

uS

负载跳跃额负载:25%Io-50%Io-75%Io  (阶跃速率2.5A/1uS)

11

负载动态过冲电压

-5

5

%

负载跳跃额负载:25%Io-50%Io-75%Io  (阶跃速率2.5A/1uS)

12

CNT

CNT小于1.5V关机,大于3V开机

悬空开机

13

输入外接电容

固态220UF

μF

ESR电解电容,耐压≥50V

14

输出外接电容

固态1000UF

μF

ESR电解电容,耐压≥10V

15

输出稳压精度

-2

2

%

16

带容性负载能力

2000

μF

17

线性调整率

±0.1

±0.5

%

18

负载调整率

-2

2

%



三、保护特性

序号

项目

最小值

典型值

最大值

单位

备注

1

输出过流保护

19

25

A

过流打嗝,自恢复

2

输出短路保护

打嗝,自恢复

3

过温保护

100

105

110

铝板中心点温度

4

输入欠压保护

14

15

16

V

恢复电压<16V

5

输出过压保护

6.4

7

8

V

打嗝,自恢复







四、安规以及EMC特性

序号

项目

标准(或测试条件)

备注

1

抗电

强度

输入对输出

1500Vdc/10mA/10s

无飞弧、无击穿

输入对铝基板

1000Vdc/10mA/10s

无飞弧、无击穿

输出对铝基板

500Vdc/10mA/10s

无飞弧、无击穿

2

绝缘电阻

输入对输出

≥10MΩ@500Vdc

25℃,70%RH

3

工作频率

533kHz

典型值

4

重量

33g
