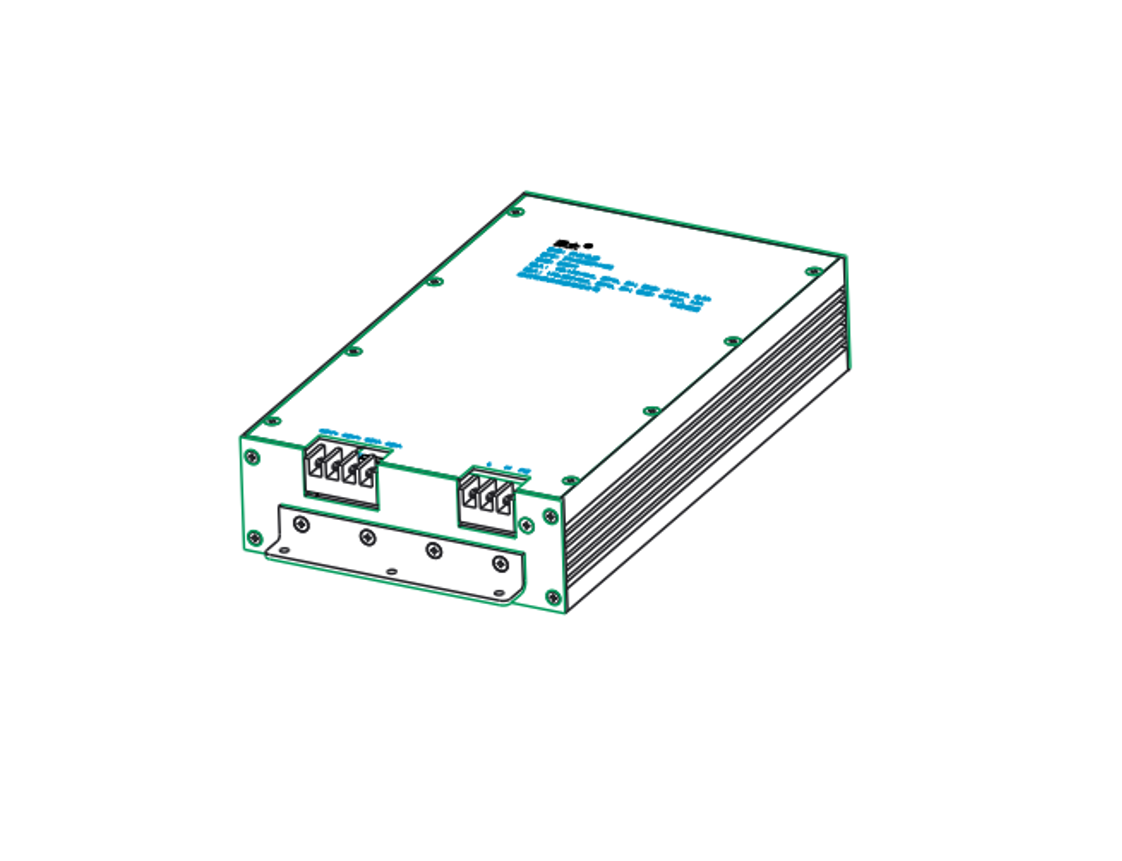

STDD550W30.5S输入电压范围36~72Vdc，输入额定功率550W,输出电压30.5Vdc。具有丰富的保护机制。散热方式为传导散热。
|
产品型号 |
输入电压 |
输出电压 |
输出电流 |
效率 |
纹波 |
尺寸 |
|
STDD800W48S |
36~72Vdc |
30．5Vdc |
18A |
92% |
300mVp-p |
待定 |
特点：
l 宽输入电压范围
l 宽工作温度范围
l 自然散热
l 输出过压保护
l 输出过流保护
l 过温保护
l 输出短路保护
一、环境特性
|
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
1 |
工作温度 |
-40 |
70 |
℃ |
||
|
2 |
储存温度 |
-40 |
100 |
℃ |
||
|
3 |
海拔高度 |
4000 |
m |
|||
|
4 |
相对湿度 |
20 |
95 |
% |
||
|
5 |
冷却方式 |
传导散热 |
||||
二、电气特性
|
序号 |
项目 |
性能指标 |
单位 |
备注 |
||
|
1 |
输入电压范围 |
36 |
48 |
72 |
Vdc |
|
|
2 |
允许输入最高工作电压 |
80 |
Vdc |
超出电压会永久损坏 |
||
|
3 |
最大输入电流 |
22 |
25 |
A |
36Vdc输入，额定负载 |
|
|
4 |
输入空载功耗 |
10 |
W |
48Vdc输入，空载 |
||
|
5 |
输入待机功耗 |
2 |
W |
CNT关断 |
||
|
6 |
输入欠压保护 |
31 |
33 |
35 |
输出满载 |
|
|
32 |
35 |
35 |
输出满载 |
|||
|
7 |
输出额定电压 |
30.5 |
Vdc |
|||
|
8 |
输出纹波及噪声 |
300 |
mVp-p |
20M带宽测试，探头并联10u+104电容 |
||
|
9 |
输出电压范围 |
27 |
31.5 |
Vdc |
出厂前可调 |
|
|
10 |
温度系数 |
-0.03 |
0.03 |
%/℃ |
||
|
11 |
输出电压上升时间 |
100 |
mS |
先使能再上电，输出电压从10%上升到90%时间 |
||
|
12 |
开机延时时间 |
100 |
200 |
mS |
开机到输出电压上升到10%这段时间 |
|
|
13 |
输出电压精度 |
-1 |
1 |
Vo% |
||
三、保护特性
|
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
1 |
输出过压保护 |
34.5 |
35 |
41.5 |
V |
|
|
2 |
输出过流保护 |
26 |
37.5 |
A |
||
|
3 |
过温保护 |
过温后停止工作，待温度降低后自动恢复； |
||||
|
4 |
输出短路保护 |
打嗝，自恢复 |
||||
四、安规以及EMC特性
|
序号 |
项目 |
标准（或测试条件） |
备注 |
|
|
1 |
抗电 强度 |
输入对输出 |
1500Vdc/10mA/1min |
无飞弧、无击穿 |
|
输入对大地 |
1500 Vdc /10mA/1min |
无飞弧、无击穿 |
||
|
输出对大地 |
500 Vdc /10mA/1min |
无飞弧、无击穿 |
||
|
2 |
绝缘电阻 |
输入对输出 |
≥10MΩ@500Vdc |
25℃,70%RH |
