STE150-24S12
  • STE150-24S12
  • STE150-24S12
  • STE150-24S12

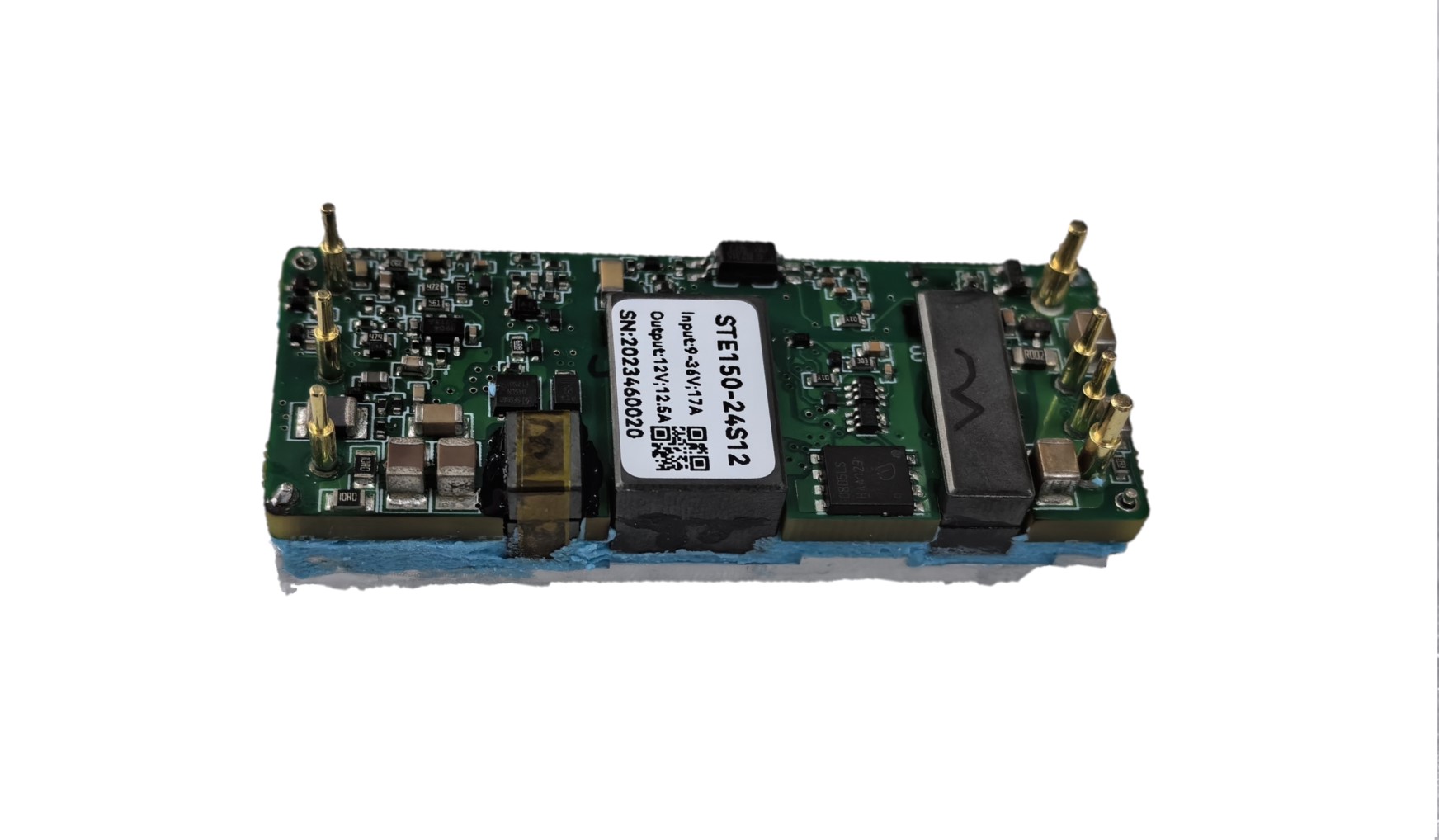

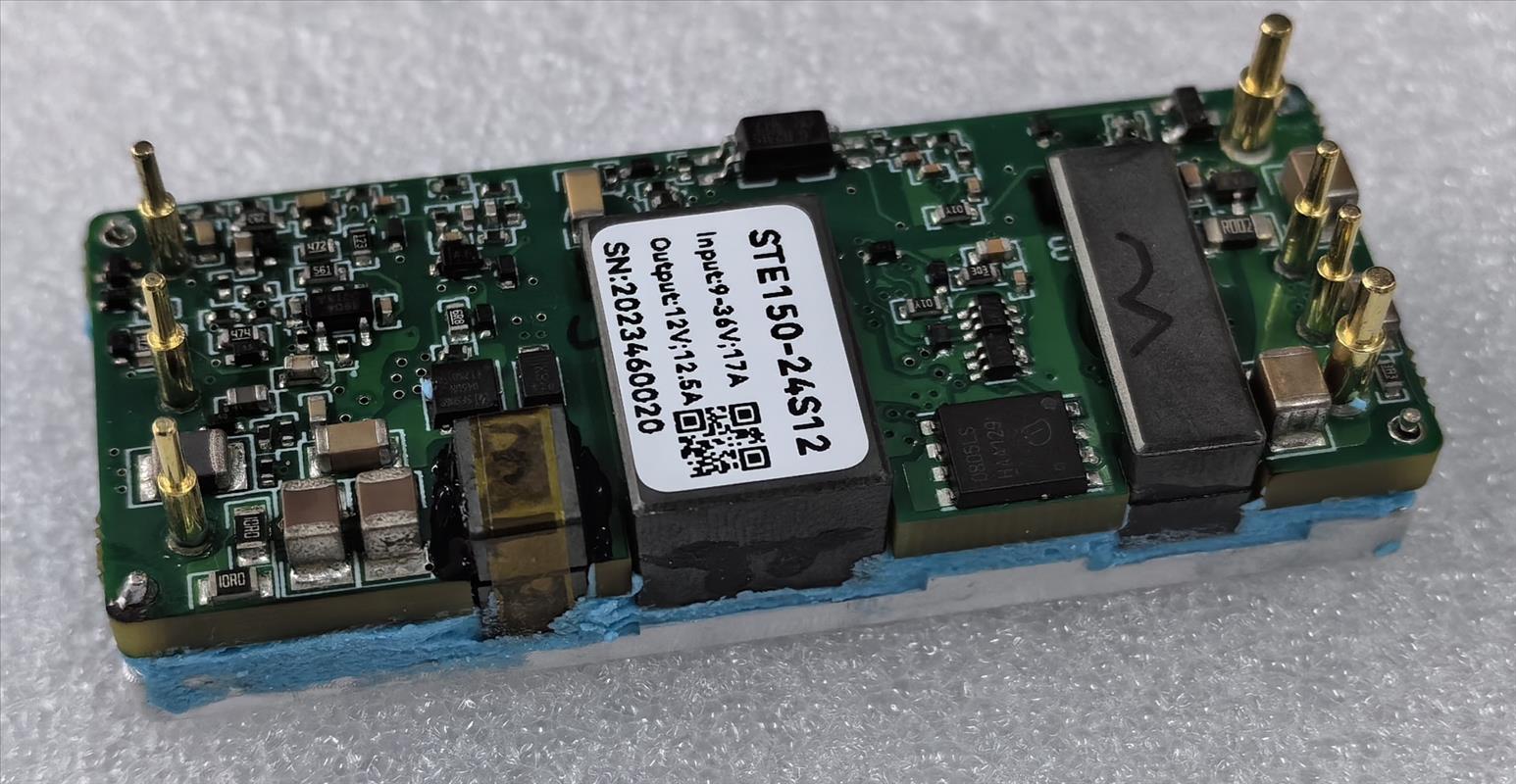

STE150-24S12

  STE150-24S12是一款1/8砖,DC-DC直流模块电源,9-36Vdc输入,12Vdc输出,输出功率150W。具有输出短路保护,输出过流保护,输出过压保护,过温保护,输入欠压保护,输出电压可调等功能。

订购热线:
13265728378
产品详情


l  STE150-24S12DC-DC直流模块电源,9-36Vdc输入,12Vdc输出,输出功率150W。具有输出短路保护,输出过流保护,输出过压保护,过温保护,输入欠压保护,输出电压可调等功能。

产品型号

输入电压

输出电压

输出电流

效率

纹波

尺寸

STE150-24S12

9-36Vdc

12Vdc

12.5A

91%

120mVp-p

58.4*22.8*12.7

 特点:

l  宽输入电压范围

l  输入与输出隔离

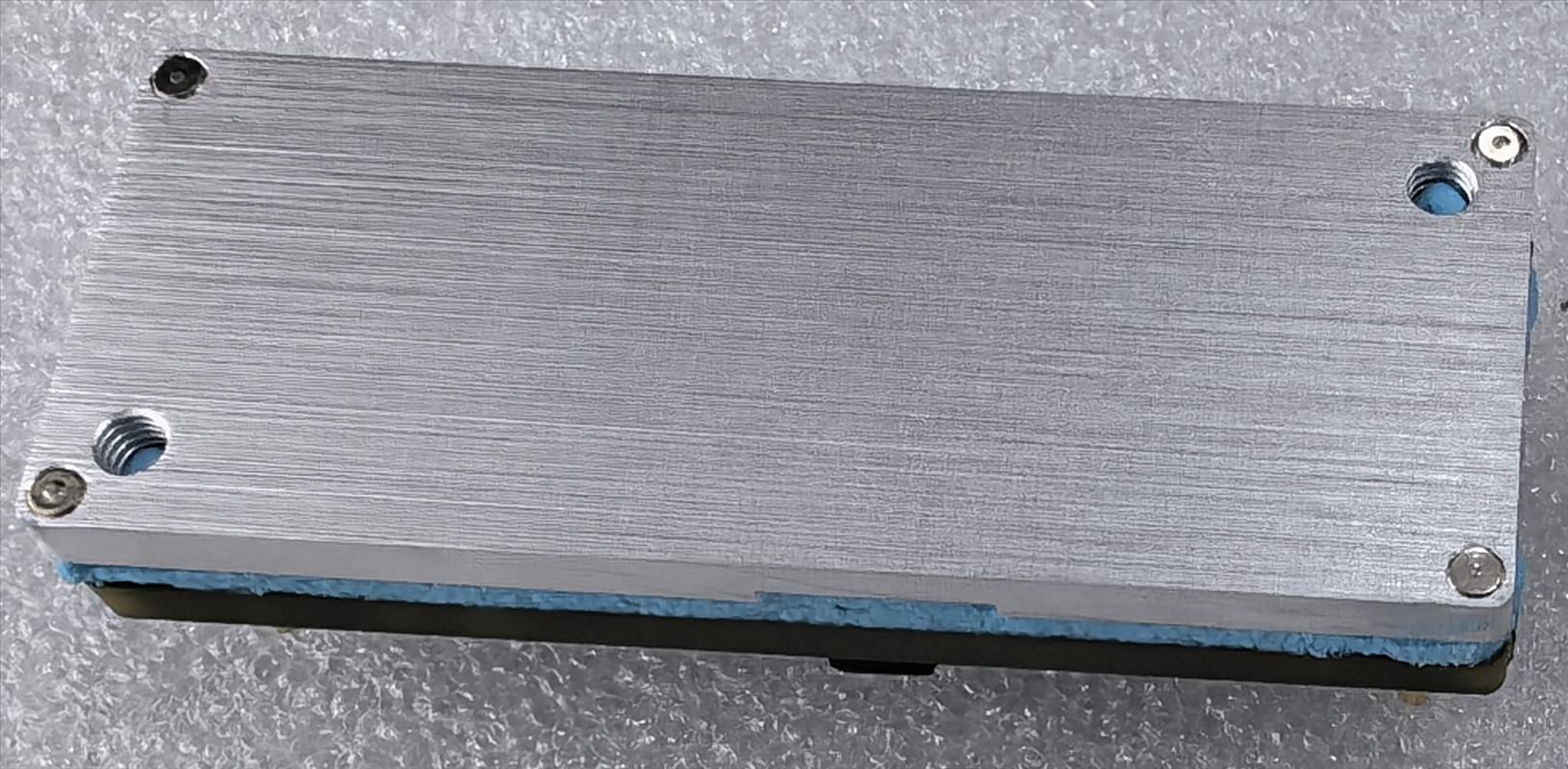

l  金属底板

l  输出过流保护

l  输出短路保护

l  输出过压保护

l  过温保护

l  输入欠压保护

l  PCB板上直插式安装

一、环境特性

序号

项目

最小值

典型值

最大值

单位

备注

1

工作温度

(请参考“降额曲线”)

(铝基板中心点温度不超过100℃)

2

储存温度

-40

85

3

海拔高度

4000

m

4

相对湿度

20

95

%

5

引脚焊接温度

焊点距离外壳1.5mm,焊接时间小于1.5S

6

散热冷却方式

自然空气或者强制风冷(根据热需要底面加装散热底板效果更佳)


二、电气特性

序号

项目

性能指标

单位

备注

1

输入电压范围

9

36

Vdc

启动电压需大于10.5V

2

输入电流

17

A

3

启动时间

30

ms

4

输出效率

91%(详见输出效率VS负载曲线)

额定输入,额定负载

5

额定输出电压

12

Vdc

6

输出功率

150

W

7

输出纹波及噪声

120

mVp-p

20M带宽测试,探头并联10u+104电容

8

输出电压调节范围

-5

5

%

输出电压低于12Vdc电流不超过12.5A,高于12Vdc功率不超过150W.输入低于11Vdc时不能正偏调压。

9

温度系数

-0.03

0.03

%/

10

动态响应恢复时间

6

mS

负载跳跃额负载:25%Io-50%Io-75%Io  (阶跃速率2.5A/1uS)

11

负载动态过冲电压

-5

5

%

负载跳跃额负载:25%Io-50%Io-75%Io  (阶跃速率2.5A/1uS)

12

CNT

模块ON/OFF

悬空开机

13

输入外接电容

470

μF

ESR电解电容,耐压≥100V

14

输出外接电容

100

μF

ESR电解电容,耐压≥100V

15

输出稳压精度

±0.2

±1

%

16

带容性负载能力

5000

μF

17

线性调整率

±0.1

±0.2

%

18

稳压精度

-1

1

%



三、保护特性

序号

项目

最小值

典型值

最大值

单位

备注

1

输出过流保护

14

15

16



A

过流打嗝,自恢复

2

输出短路保护

打嗝,自恢复

3

过温保护

95

100

105

铝板中心点温度

4

输入欠压保护

8.7

8.9

9

V

恢复电压<36V

5

输出过压保护

14

V

打嗝,自恢复







四、安规以及EMC特性

序号

项目

标准(或测试条件)

备注

1

抗电

强度

输入对输出

1500Vdc/10mA/10s

无飞弧、无击穿

输入对铝基板

1500Vdc/10mA/10s

无飞弧、无击穿

输出对铝基板

500Vdc/10mA/10s

无飞弧、无击穿

2

绝缘电阻

输入对输出

10MΩ@500Vdc

25,70%RH

3

工作频率

280kHz

典型值

4

重量

230g

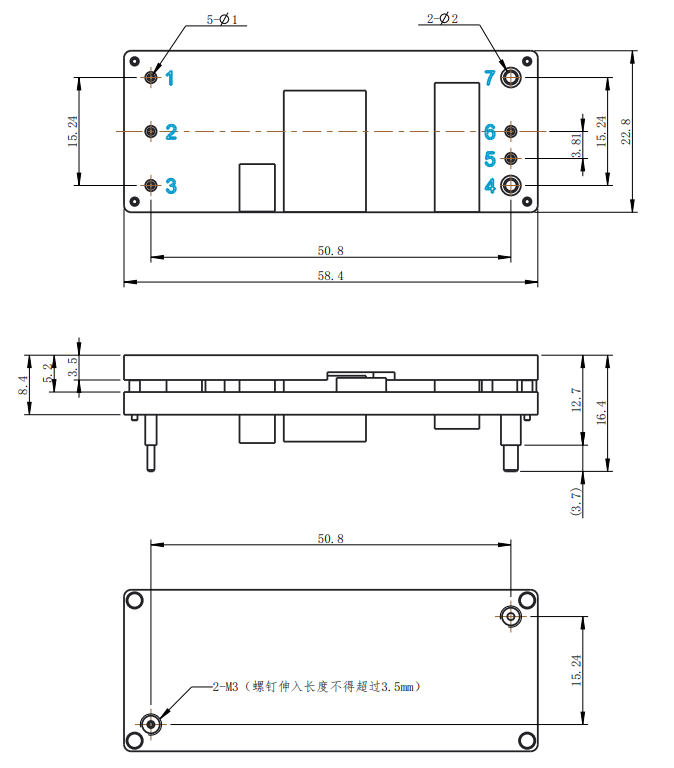

五、模块尺寸
