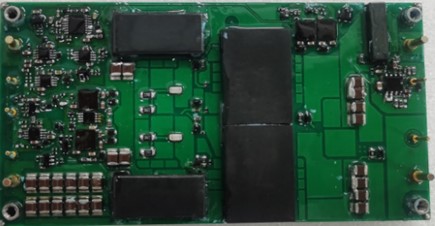

G-STF1000-48S48是DC-DC直流模块电源,36-72Vdc输入,48Vdc输出,输出功率1000W。具有输出短路保护,输出过流保护,输出过压保护,过温保护,输入欠压保护,输出电压可调等功能。
产品型号 | 输入电压 | 输出电压 | 输出电流 | 效率 | 纹波 | 尺寸 |
G-STF1000-48S48 | 36~72Vdc | 48Vdc | 20A | 95% | 200mVp-p |
特点:100%国产化器件
l 宽输入电压范围
l 输入与输出隔离
l 金属底板
l 输出过流保护
l 输出短路保护
l 输出过压保护
l 过温保护
l 输入欠压保护
l PCB板上直插式安装
一、环境特性
序号 | 项目 | 最小值 | 曲型值 | 最大值 | 单位 | 备注 |
1 |
工作温度 | (请参考“降额曲线”) | ℃ | (铝基板中心点温度不超过100℃) | ||
2 | 储存温度 | -40 | 85 | ℃ | ||
3 | 海拔高度 | 4000 | m | |||
4 | 相对湿度 | 20 | 95 | % | ||
5 | 引脚焊接温度 | 焊点距离外壳1.5mm,焊接时间小于1.5S | ||||
6 | 散热冷却方式 | 自然空气或者强制风冷(根据热需要底面加装散热底板效果更佳) |
二、电气特性
序号 |
项目 | 性能指标 | 单位 | 备注 | ||
1 | 输入电压范围 | 36~72Vdc | Vdc | |||
2 | 输入电流 | <30 | A | |||
3 | 启动时间 | ≤30 | ms | |||
4 | 输出效率 | ≥95%(详见输出效率VS负载曲线) | 额定输入,额定负载 | |||
5 | 额定输出电压 | 48 | Vdc | |||
6 | 输出功率 | 1000 | W | |||
7 | 输出纹波及噪声 | ≤200 | mVp-p | 20M带宽测试,探头并联10u+104电容 | ||
8 | 输出电压调节范围 | ±5 | % | 低于48Vdc电流不超过20A,高于48Vdc功率不超过1000W,低于40Vdc输入时不能正偏调压。 | ||
9 | 温度系数 | -0.03 | 0.03 | %/℃ | ||
10 | 动态响应恢复时间 | 6 | mS | 负载跳跃额负载:25%Io-50%Io-75%Io (阶跃速率2.5A/1uS) | ||
11 | 负载动态过冲电压 | -5 | 5 | % | 负载跳跃额负载:25%Io-50%Io-75%Io (阶跃速率2.5A/1uS) | |
12 | CNT | 模块ON/OFF | 悬空开机 | |||
13 | 输入外接电容 | 220 | μF | 低ESR电解电容,耐压≥100V。 | ||
14 | 输出外接电容 | 470 | 470 | μF | 低ESR电解电容,耐压≥100V。 | |
15 | 输出稳压精度 | ±0.2 | ±1 | % | ||
16 | 带容性负载能力 | 1000 | μF | |||
17 | 线性调整率 | ±0.1 | ±0.2 | % | ||
18 |
稳压精度 | 1 | % |
三、保护特性
序号 | 项目 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
1 | 输出过流保护 | 22 | 24 | 26 | A | 过流打嗝,自恢复 |
2 | 输出短路保护 | 有 | 打嗝,自恢复 | |||
3 | 过温保护 | 95 | 100 | 105 | ℃ | 铝板中心点温度 |
4 | 输入欠压保护 | 32.5 | 33 | 33.5 | V | 恢复电压<36V |
5 | 输出过压保护 | 50 | 55.5 | 56 | V | 打嗝自恢复 |
四、安规以及EMC特性
序号 | 项目 | 标准(或测试条件) | 备注 | |
1 |
抗电强度 |
输入对输出 | 1500Vdc/10mA/10s | 无飞弧、无击穿 |
输入对铝基板 | 1500Vdc/10mA/10s | 无飞弧、无击穿 | ||
输出对铝基板 | 500Vdc/10mA/10s | 无飞弧、无击穿 | ||
2 | 绝缘电阻 | 输入对输出 | ≥10MΩ@500Vdc | 25℃,70%RH |
3 | ||||
4 | 工作频率 | 300kHz | ||
5 | 重量 | ≤230g |

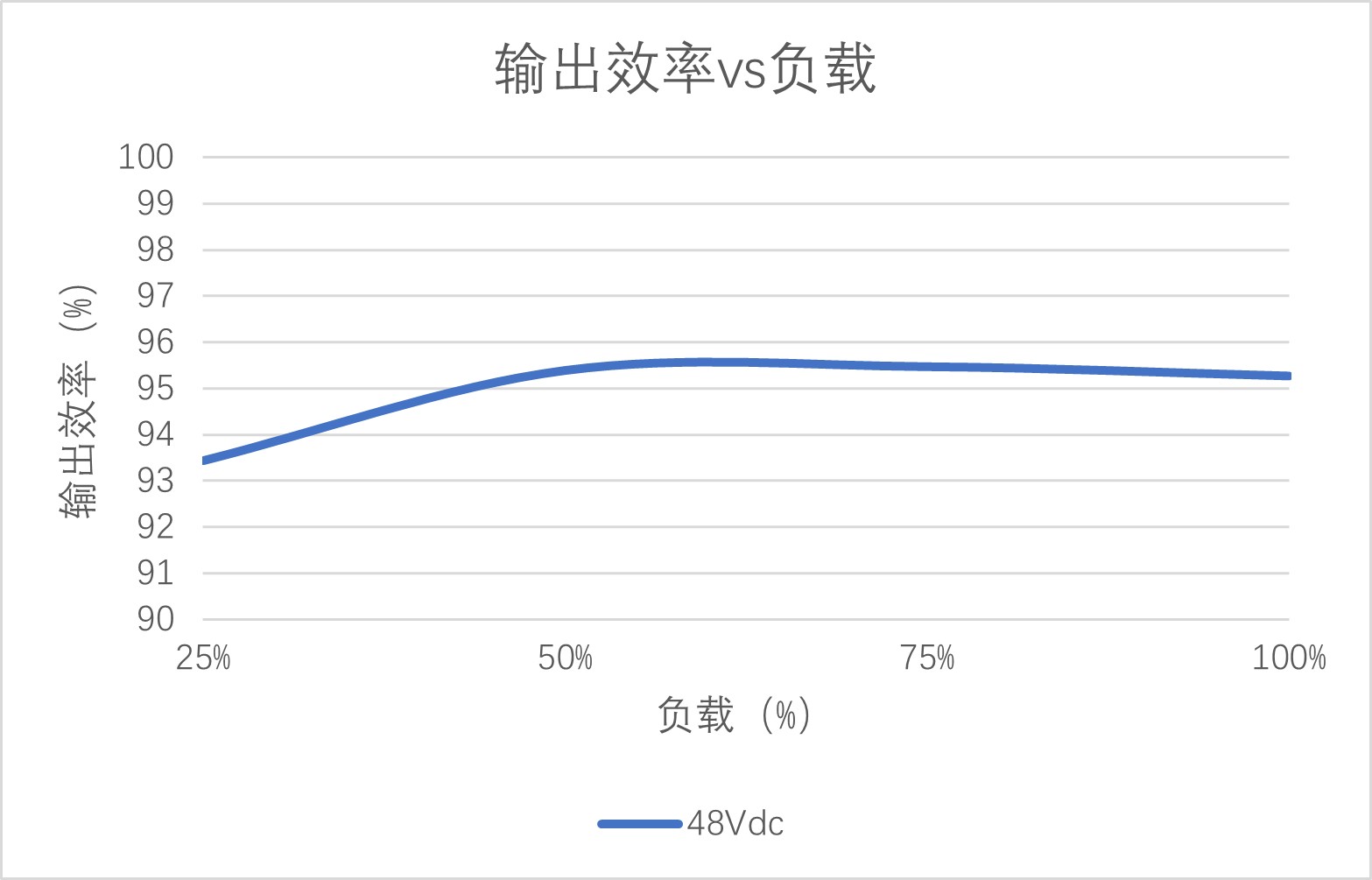

五、产品特性曲线

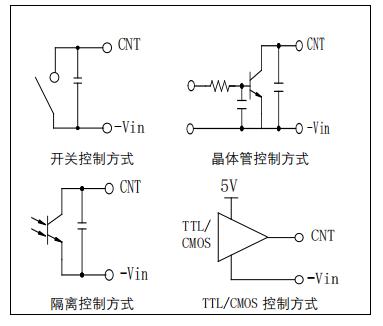

遥控端(CNT)几种控制方式推荐电路
六、可靠性要求
1、MTBF≥150Khour ;测试条件:25℃,额定输入,满载输出Bellcore 应力法预计。
2、年返修率:整流模块年返修率小于等于3‰。
七、机械特性以及接插件规格

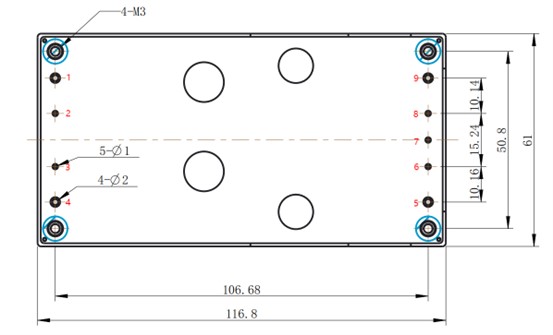

1、外形尺寸
2、管脚定义以及规格
插座类型 | 管脚 | 管脚定义 | 功能 | 接触顺序 | 注 |
1 | VIN- | 输入负极 | |||
2 | PG | 接机壳 | |||
3 | CNT | 模块ON/OFF | 悬空开机 | ||
4 | VIN+ | 输入正极 | |||
5 | OUT+ | 输出正极 | |||
6 | S+ | 正补偿 | |||
8 | Trim | 电压微调 |
上调电压,在TRIM和OUT- 加电阻Rup, 需要下调,在TRIM和S+加电阻Rdown。 |
||
模块并联均流 | V1.0版本暂不支持 | ||||
9 | OUT- | 输出负极 | |||
电压微调 | |||||
Vout | 42.6V | ||||
Rdown | 499K | ||||
Vout | 52.5V | ||||
Rup | 26.7K |
3、其他
八、包装、运输、储藏
1、包装
包装箱上有产品名称、型号、厂家标识、厂家质量部门的检验合格证、制造日期等;包装箱内有附件清单。
2、运输
产品运输时应有牢固的包装箱。箱外面应符合相关国标的规定且应有“小心轻放”、“防潮”等标志。装有产品的包装箱允许用任何运输工具运输。运输中应避免雨、雪的直接淋袭和机械撞击。
3、贮存
产品未使用时应存放在包装箱内,仓库环境温度-40—70℃和相对湿度10%—95%,仓库内不允许有有害气体、易燃、易爆的产品及有腐蚀性的化学物品,并且无强烈的机械振动,冲击和强磁场作用,包装箱应垫离地至少20cm高,距离墙壁、热源、窗口或空气入口至少50cm,在本规定条件下的贮存期一般为2年,超过2年后应重新进行检验。
九、注意事项
本机可能有危险能量输出,工作时切勿触摸!
备注:产品会不定期更新,恕不另行通知,最新版本请与我司确认。
其他技术指标请与我司销售人员联系
