STH300-110S12是标准二分之一砖DC-DC模块，43-160V输入，12VDC输出，输出功率300W。具有输入欠压保护，输出过流保护，输出短路保护，过温保护。
|
产品型号 |
输入电压 |
输出电压 |
输出电流 |
效率 |
纹波 |
功率 |
|
STH300-110S12 |
43-160Vdc |
12Vdc |
25A |
90% |
120mVp-p |
300W |
特点：
l 宽输入电压范围（4：1）
l 宽工作温度范围
l 输出过流保护
l 过温保护
l 输出短路保护
l 输入欠压保护
一、环境特性
|
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
1 |
工作壳温度 |
-40 |
105 |
℃ |
见降额曲线 |
|
|
2 |
储存温度 |
-40 |
125 |
℃ |
||
|
3 |
海拔高度 |
3000 |
m |
|||
|
4 |
相对湿度 |
5 |
95 |
% |
无凝露 |
|
|
5 |
引脚耐焊接温度 |
≤350 |
℃ |
焊点距离外壳1.5mm，焊接时间小于1.5S |
||
|
6 |
冲击振动要求 |
IEC/EN 61373 |
||||
|
7 |
重量 |
70 |
g |
|||
二、电气特性
|
序号 |
项目 |
性能指标 |
单位 |
备注 |
|
1 |
输入最大电压 |
185 |
Vdc |
输入时间小于1S |
|
2 |
启动工作电压 |
≥43 |
V |
|
|
3 |
启动时间 |
≤100 |
mS |
|
|
4 |
待机功耗 |
≤1 |
W |
CNT关机，输入110V |
|
5 |
模块开启 |
CNT悬空或接3.5-15V 电压 |
参考电压-VIN |
|
|
6 |
模块关断 |
接0-1.2V电压 |
参考电压-VIN |
|
|
7 |
CNT输入输出电流 |
≤1 |
mA |
|
|
8 |
输出稳压精度 |
±1 |
% |
|
|
9 |
线性调整率 |
±0.5 |
% |
|
|
10 |
负载调整率 |
±0.5 |
% |
|
|
11 |
输出纹波 |
≤120 |
mV |
20M带宽测试 |
|
12 |
热温度系数 |
±0.02 |
%/℃ |
|
|
13 |
动态响应恢复时间 |
≤250 |
uS |
负载跳跃额负载：25%Io-50%Io-75%Io (阶跃速率1A/50uS) |
|
14 |
负载动态过冲电压 |
±5 |
% |
负载跳跃额负载：25%Io-50%Io-75%Io (阶跃速率1A/50uS) |
|
15 |
输出电压调节范围 |
-20~+10 |
%V0 |
调节电压范围 |
|
16 |
输出功率 |
300 |
W |
输入电压66-160Vdc |
|
150 |
W |
输入电压43-66Vdc |
三、保护特性
|
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
1 |
输出过流保护 |
26-32 |
A |
过流打嗝,输入电压66-160Vdc |
||
|
≥17 |
A |
过流打嗝,输入电压43-66Vdc |
||||
|
2 |
输出短路保护 |
有 |
||||
|
3 |
输出过温保护 |
105-125 |
℃ |
散热器表面温度 |
||
|
4 |
输入欠压保护 |
36-42 |
Vdc |
空载测试，满载测试会提前过流保护 |
||
四、安规以及EMC特性
|
序号 |
项目 |
技术指标 |
单位 |
备注 |
||
|
1 |
抗电强度 |
输入对输出 |
2500 |
Vac |
无击穿、无飞弧 测试条件：3.5mA /min, 上升速率 500V/s |
|
|
2 |
输入对基板 |
1500 |
Vac |
|||
|
3 |
输出对基板 |
500 |
Vac |
|||
|
4 |
绝缘电阻 |
≥100 |
MΩ |
输入输出绝缘电阻，500Vdc电压测试 |
||
|
5 |
工作频率 |
200-250 |
Khz |
|||
|
6 |
传导骚扰 |
EN50121-3-2 150kHz-500kHz 79dBuV EN55016-2-1 500kHz-30MHz 73dBuV |
||||
|
7 |
辐射骚扰 |
EN50121-3-2 30MHz-230MHz 40dBuV/m at 10m EN55016-2-1 230MHz-1GHz 47dBuV/m at 10m |
||||
|
8 |
静电放电 |
EN50121-3-2 Contact ±6KV/Air ±8KV |
判据A |
|||
|
9 |
辐射抗扰度 |
EN50121-3-2 20V/m |
判据A |
|||
|
10 |
脉冲群抗扰度 |
EN50121-3-2 ±2kV 5/50ns 5kHz |
判据A |
|||
|
11 |
浪涌抗扰度 |
EN50121-3-2 line to line ± 1KV（42Ω, 0.5μF） |
判据A |
|||
|
12 |
传导骚扰抗扰度 |
EN50121-3-2 0.15MHz-80MHz 10 Vr.m.s |
判据A |
|||

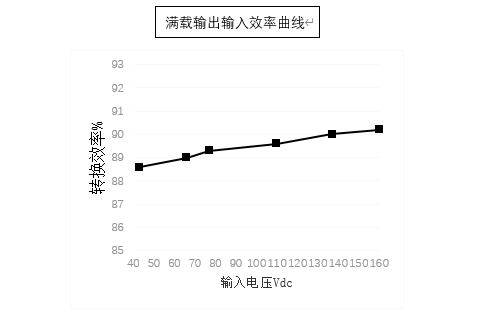

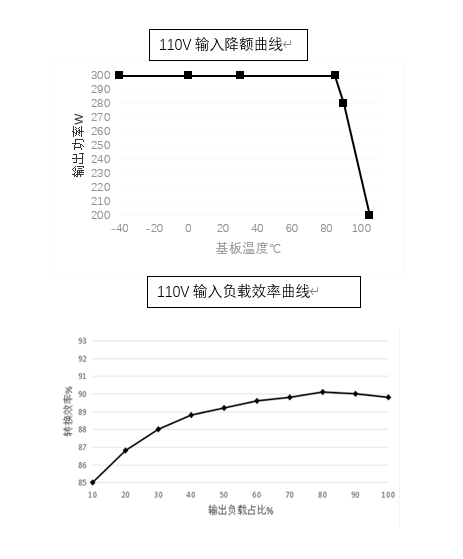

五、产品特性曲线

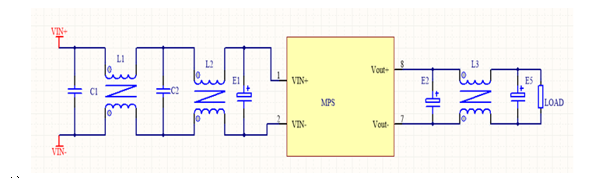

六、推荐电路
注：
C1,C2:472/250V，聚酯电容
L1,L2:电感量大于10mH，过电流8A温升小于25℃
E1:不小于220uF/200V
E2,E5：25V/220uF
L3:电感量大于1mH，过电流30A温升小于25℃
七、机械特性以及接插件规格
1、外形尺寸：61*57.9*12.7(mm)
2、管脚定义以及规格
|
序号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
管脚定义 |
Vin+ |
CNT |
NC |
Vin- |
OUT- |
-S |
TRIM |
+S |
OUT+ |
|
功能 |
输入正极 |
遥控端 |
NC |
输入负极 |
输出负极 |
补偿负极 |
输出电压微调 |
补偿正极 |
输出正极 |
八、遥控端（CNT）几种控制方式推荐电路
|
|
|
开关控制方式 |
|
|
|
晶体管控制方式 |
|
|
|
隔离控制方式 |
|
|
|
TTL/CMOS控制方式 |
九、输出电压微调功能
上调电压，在TRIM和输出负间加电阻Rup，需要下调，在TRIM和输出正间加电阻Rdown。
上下调范围10%，输出变化电压△U和电阻关系如下；
Rup=107.5/△U-5.1（KΩ）
Rdown=43*（12-2.5-△U）/△U-5.1（KΩ）
十、包装、运输、储藏
1、包装
包装箱上有产品名称、型号、厂家标识、厂家质量部门的检验合格证、制造日期等；包装箱内有附件清单。
2、运输
产品运输时应有牢固的包装箱。箱外面应符合相关国标的规定且应有“小心轻放”、“防潮”等标志。装有产品的包装箱允许用任何运输工具运输。运输中应避免雨、雪的直接淋袭和机械撞击。
3、贮存
产品未使用时应存放在包装箱内，仓库环境温度-40—70℃和相对湿度10%—95%，仓库内不允许有有害气体、易燃、易爆的产品及有腐蚀性的化学物品，并且无强烈的机械振动，冲击和强磁场作用，包装箱应垫离地至少20cm高，距离墙壁、热源、窗口或空气入口至少50cm，在本规定条件下的贮存期一般为2年，超过2年后应重新进行检验。
备注：产品会不定期更新，恕不另行通知，最新版本请与我司确认。
其他技术指标请与我司销售人员联系
