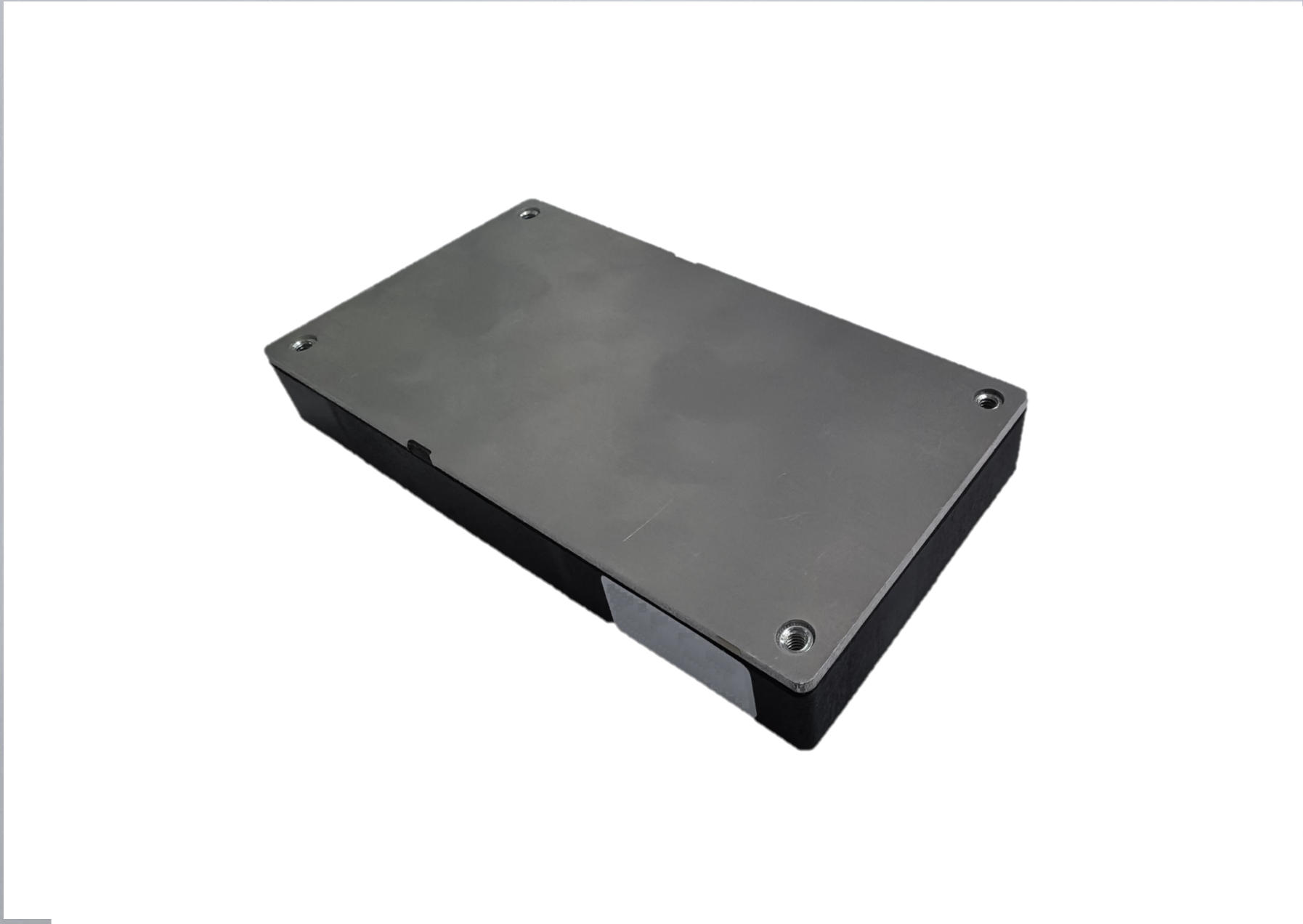

STAF700FS48为一款高性能AC/DC标准模块电源，额定输入电压220VAC,输出48V/700W，无最小负载要求，宽电压输入90-286VAC,稳压单路输出。高隔离绝缘电压，允许工作温度高达105℃，具有输入欠压、过压保护、输出过流保护、过压保护、过温保护、短路保护、远端补偿、输出电压调节等功能。
STAF700FS48为一款高性能AC/DC标准模块电源，额定输入电压220VAC,输出48V/700W，无最小负载要求，宽电压输入90-286VAC,稳压单路输出。高隔离绝缘电压，允许工作温度高达105℃，具有输入欠压、过压保护、输出过流保护、过压保护、过温保护、短路保护、远端补偿、输出电压调节等功能。
|
产品型号 |
输入电压 |
输出电压（可调） |
输出电流 |
满载效率 % |
纹波Min/Typ. |
功率 |
|
STAF700SF48 |
90-286 |
48Vdc（ |
14.5A |
90/92 |
480mVp-p |
700W |
特点：
l 宽输入电压范围（3：1）
l 宽工作温度范围
l 输出过流保护
l 过温保护
l 输出短路保护
l 输入欠压保护
一、环境特性
|
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
||
|
1 |
工作壳温度 |
-40 |
105 |
℃ |
见降额曲线 |
|||
|
2 |
储存温度 |
-40 |
125 |
℃ |
||||
|
3 |
海拔高度 |
3000 |
m |
|||||
|
4 |
相对湿度 |
5 |
95 |
%RH |
无凝露 |
|||
|
5 |
引脚耐焊接温度 |
350 |
℃ |
焊点距离外壳1.5mm，焊接时间小于1.5S |
||||
|
6 |
冷却要求 |
EN60068-2-1 |
||||||
|
7 |
干热要求 |
EN60068-2-2 |
||||||
|
8 |
湿热要求 |
EN60068-2-30 |
||||||
|
9 |
冲击和振动 |
IEC/EN 61373 车体 1 B 级 |
||||||
|
序号 |
项目 |
Min. |
Typ. |
Max. |
单位 |
备注 |
|
1 |
启动工作电压 |
-- |
-- |
90 |
Vac |
|
|
2 |
输入欠压保护 |
80 |
Vac |
空载测试 |
||
|
3 |
输入过压保护 |
290 |
-- |
310 |
Vac |
|
|
4 |
输入冲击电压(1sec. max.) |
-0.7 |
315 |
Vac |
超出该范围输入可能会造成永久性的损坏 |
|
|
5 |
输入最大冲击电流 |
-- |
-- |
40 |
A |
输入线串联5.6R，20mm直径热敏，220Vac输入 |
|
6 |
输入电压频率 |
47 |
63 |
Hz |
||
|
7 |
启动时间 |
5 |
S |
|||
|
8 |
空载功耗 |
10 |
20 |
W |
||
|
9 |
PF值 |
95 |
% |
220Vac输入，满载输出 |
||
|
10 |
输出稳压精度 |
±0.5 |
±1 |
% |
标称输入电压，从 0%-100%的负载 |
|
|
11 |
线性调节率 |
±0.2 |
±0.5 |
% |
满载，输入电压从低电压到高电压 |
|
|
12 |
负载调节率 |
±0.2 |
±0.5 |
% |
标称输入电压，从10%-100%的负载 |
|
|
13 |
输出稳压精度 |
±1.0 |
±2.0 |
% |
全输入电压，从 0%-100%的负载 |
|
|
14 |
瞬态恢复时间 |
200 |
250 |
uS |
25%负载阶跃变化(阶跃速率1A/50uS) |
|
|
15 |
瞬态响应偏差 |
-5 |
5 |
% |
||
|
16 |
温度漂移系数 |
-0.02 |
+0.02 |
%/℃ |
满载 |
|
|
17 |
纹波&噪声 |
-- |
240 |
480 |
mVp-p |
20M带宽，外接220uF以上电容测试 |
|
18 |
输出电压可调节（TRIM） |
28 |
52 |
Vdc |
||
|
19 |
输出电压远端补偿（Sense） |
-- |
-- |
105 |
% |
三、保护特性
|
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
||
|
1 |
输出过流保护 |
15.2 |
18.8 |
A |
||||
|
2 |
输出短路保护 |
有 |
打嗝式，可持续，自恢复 |
|||||
|
3 |
输出过温保护 |
105 |
115 |
125 |
℃ |
散热器表面温度 |
||
四、安规以及EMC特性
|
序号 |
项目 |
技术指标 |
单位 |
备注 |
||||
|
1 |
抗电强度 |
输入对输出 |
2500 |
Vac |
测试时间 1 分钟，漏电流小于 3mA |
|||
|
2 |
输入对基板 |
2000 |
Vac |
|||||
|
3 |
输出对基板 |
500 |
Vdc |
|||||
|
4 |
绝缘电阻 |
100 |
MΩ |
输入输出绝缘电阻，500Vdc电压测试 |
||||
|
5 |
传导骚扰 |
EN55032-3-2 150kHz-500kHz 66dBuV EN55032-2-1 500kHz-30MHz 60dBuV |
||||||
|
6 |
辐射骚扰 |
EN55032-3-2 30MHz-230MHz 50dBuV/m at 3m EN55032-2-1 230MHz-1GHz 57dBuV/m at 3m |
||||||
|
7 |
静电放电 |
EN55032-3-2 Contact ±6KV/Air ±8KV |
判据A |
|||||
|
8 |
辐射抗扰度 |
EN55032-3-2 10V/m |
判据A |
|||||
|
9 |
脉冲群抗扰度 |
EN55032-3-2 ±2kV 5/50ns 5kHz |
判据A |
|||||
|
10 |
浪涌抗扰度 |
EN55032-3-2 line to line ± 1KV（42Ω, 0.5μF） |
判据A |
|||||
|
11 |
传导骚扰抗扰度 |
EN55032-3-2 0.15MHz-80MHz 10 Vr.m.s |
判据A |
|||||
五、机械特性以及接插件规格（外形尺寸：116.8*61*12.7mm）
