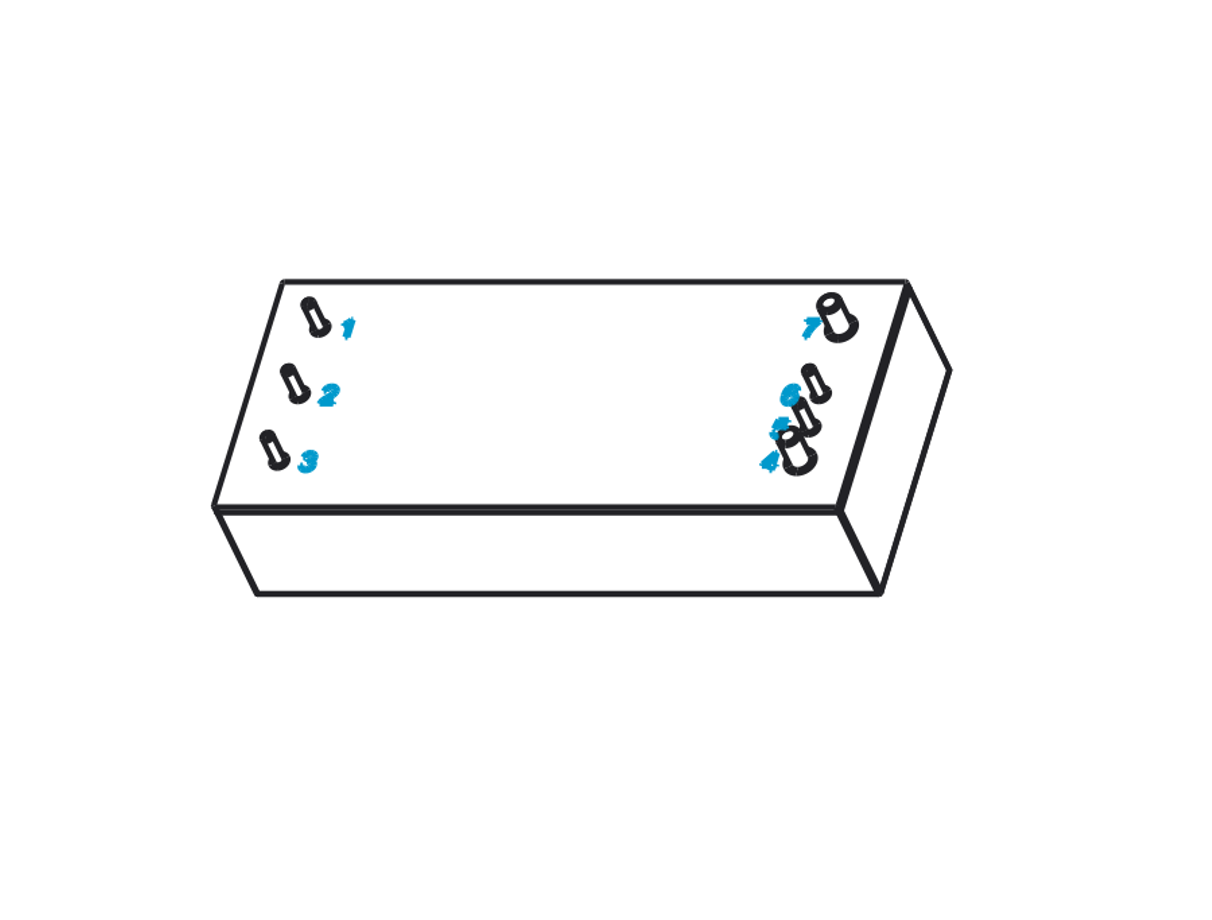

l G-STE200-24S12C/C1是DC-DC直流模块电源，9-36Vdc输入，12Vdc输出，输出功率200W。具有输出短路保护，输出过流保护,输出过压保护，过温保护，输入欠压保护，输出电压可调等功能。
|
产品型号 |
输入电压 |
输出电压 |
输出电流 |
效率 |
纹波 |
尺寸 |
|
G-STE200-24S12C/C1 |
9-36Vdc |
12Vdc |
16.67A |
91% |
120mVp-p |
60.8*25.8*12.7 |
特点：
l 宽输入电压范围
l 输入与输出隔离
l 金属底板
l 输出过流保护
l 输出短路保护
l 输出过压保护
l 过温保护
l 输入欠压保护
l PCB板上直插式安装
l 100%全国产器件
一、环境特性
|
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
1 |
工作温度 |
（请参考“降额曲线”） |
℃ |
(铝基板中心点温度不超过100℃） |
||
|
2 |
储存温度 |
-55 |
85 |
℃ |
||
|
3 |
海拔高度 |
4000 |
m |
|||
|
4 |
相对湿度 |
20 |
95 |
% |
||
|
5 |
引脚焊接温度 |
焊点距离外壳1.5mm，焊接时间小于1.5S |
||||
|
6 |
散热冷却方式 |
自然空气或者强制风冷（根据热需要底面加装散热底板效果更佳） |
||||
二、电气特性
|
序号 |
项目 |
性能指标 |
单位 |
备注 |
||
|
1 |
输入电压范围 |
9 |
36 |
Vdc |
启动电压需大于10.5V，11.5V以下最大支持功率150W. |
|
|
2 |
输入电流 |
18 |
A |
|||
|
3 |
启动时间 |
1 |
S |
|||
|
4 |
输出效率 |
≥91%（详见输出效率VS负载曲线） |
额定输入，额定负载 |
|||
|
5 |
额定输出电压 |
12 |
Vdc |
|||
|
6 |
输出功率 |
200 |
W |
|||
|
7 |
输出纹波及噪声 |
100 |
120 |
mVp-p |
20M带宽测试，探头并联10u+104电容 |
|
|
8 |
输出电压调节范围 |
-5 |
5 |
% |
||
|
9 |
温度系数 |
-0.03 |
0.03 |
%/℃ |
||
|
10 |
动态响应恢复时间 |
200 |
250 |
uS |
负载跳跃额负载：25%Io-50%Io-75%Io (阶跃速率2.5A/1uS) |
|
|
11 |
负载动态过冲电压 |
-5 |
5 |
% |
负载跳跃额负载：25%Io-50%Io-75%Io (阶跃速率2.5A/1uS) |
|
|
12 |
CNT |
模块ON/OFF |
悬空开机 |
|||
|
13 |
输入外接电容 |
470 |
μF |
低ESR电解电容，耐压≥100V。 |
||
|
14 |
输出外接电容 |
150 |
220 |
μF |
低ESR电解电容，耐压≥100V。 |
|
|
15 |
输出稳压精度 |
-1 |
±0.2 |
1 |
% |
|
|
16 |
带容性负载能力 |
5000 |
μF |
|||
|
17 |
线性调整率 |
-0.3 |
±0.1 |
0.3 |
% |
|
|
18 |
稳压精度 |
-1 |
1 |
% |
||
三、保护特性
|
序号 |
项目 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
1 |
输出过流保护 |
17 |
18 |
20
|
A |
过流打嗝，自恢复 |
|
2 |
输出短路保护 |
有 |
打嗝，自恢复 |
|||
|
3 |
过温保护 |
95 |
100 |
105 |
℃ |
铝板中心点温度 |
|
4 |
输入欠压保护 |
8.7 |
8.9 |
9 |
V |
恢复电压＜36V |
|
5 |
输出过压保护 |
14 |
V |
打嗝,自恢复 |
四、安规以及EMC特性
|
序号 |
项目 |
标准（或测试条件） |
备注 |
|
|
1 |
抗电 强度 |
输入对输出 |
1500Vdc/10mA/10s |
无飞弧、无击穿 |
|
输入对铝基板 |
1000Vdc/10mA/10s |
无飞弧、无击穿 |
||
|
输出对铝基板 |
500Vdc/10mA/10s |
无飞弧、无击穿 |
||
|
2 |
绝缘电阻 |
输入对输出 |
≥10MΩ@500Vdc |
25℃,70%RH |
|
3 |
工作频率 |
280kHz |
典型值 |
|
|
4 |
重量 |
≤230g |
||
